Deskripsi Produk

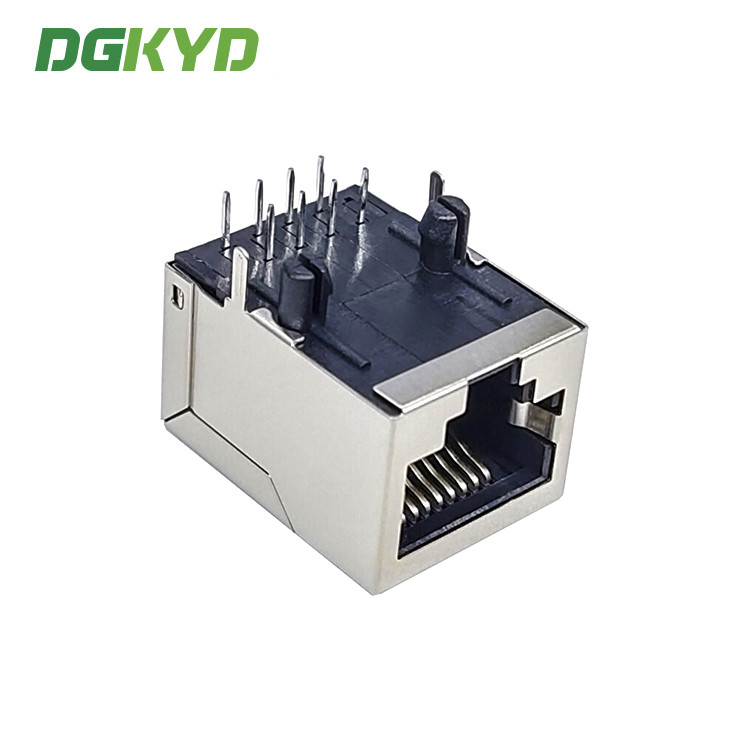

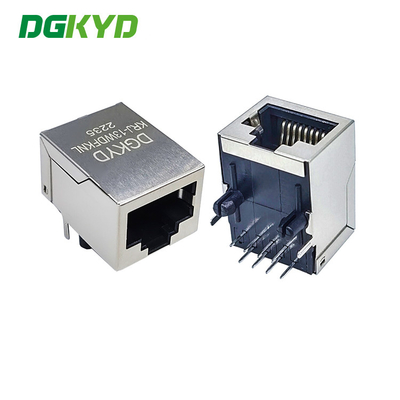

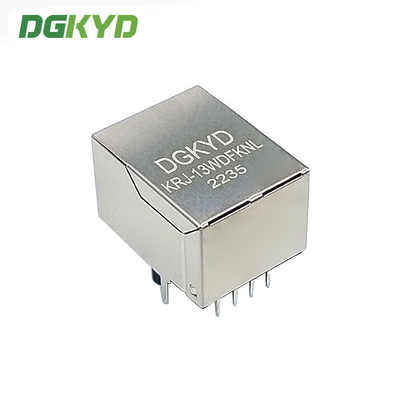

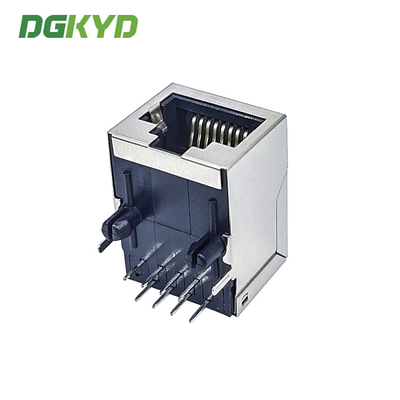

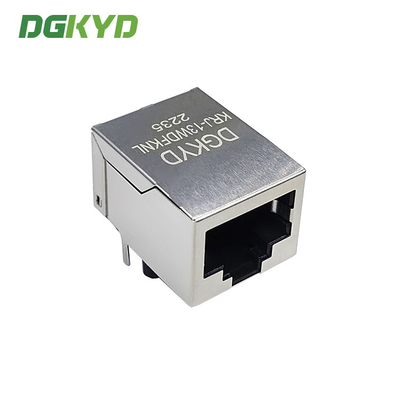

HY911105H 8P8C RJ45 Modul, RJ45 Modular Jack dengan led dan Jari EMI J0011D21BNL

Deskripsi:

• 10/100Base-Tx RJ45 port tunggal 1X1 Sisi Masuk (Sudut Kanan) dengan LED
• Port tunggal 1X1 Tab-Down RJ45 dengan magnet internal
• Magnet internal 100% diuji secara elektrik untuk HI-POT dan fungsionalitas
• Cocok untuk Kabel Ethernet cepat CAT5 & 6 atau UTP yang lebih baik
• 350uHminimum OCL dengan arus bias 8mA
• Performa tinggi untuk penekanan EMI maksimum
• Isolasi 1500Vrms minimum per persyaratan IEEE 802.3
• Peringkat suhu solder gelombang puncak ROHS-6 260
• Kisaran suhu operasi: 0 hingga +70
• Kisaran suhu penyimpanan: -40 hingga +85
• Jumlah posisi: 8
• Jumlah kontak yang dimuat: 8
• Perisai: YA
• Sesuai dengan Rohs (GP)
• Panjang: 21.3mm (0.85 inci)
• Jari EMI: YA
• LED KIRI: Hijau, LED KANAN: Kuning
• Penggunaan: J0011D21BNL/HY911105H/KRJ-003NL

Spesifikasi Listrik pada 25℃

Insertion Loss: 1-100MHZ -1.0dBmax

Rturn Loss: 1-30MHZ -16.0dBmin

30-60MHZ -14.0dBmin

60-80MHZ -10.0dBmin

Cross Talk: 1-30MHZ -40.0dBmin

30-60MHZ -35.0dBmin

60-80MHZ -30.0dBmin

CMR: 1-100MHZ -35dBmin

Hi-pot: 1500v AC 6S 1mA

Rasio Putar:1CT:1CT±3%

OCL:350uH @100KHZ 100Mv 8mA DC

Spesifikasi bahan:

• Inti plastik: Pengisi serat kaca PBT Black (UL94V-0)
• Kontak: pin emas 0.35mm tebal phos perunggu berlapis nikel kemudian dengan 6u'gold
• Terminal PCB: Perunggu fosfor, Tail-Tin di atas Nickl
• Perumahan: Fenolik, PBT Hitam (UL94V-0)
• Cangkang logam: Paduan Tembaga, Berlapis Timah dan Nikel
