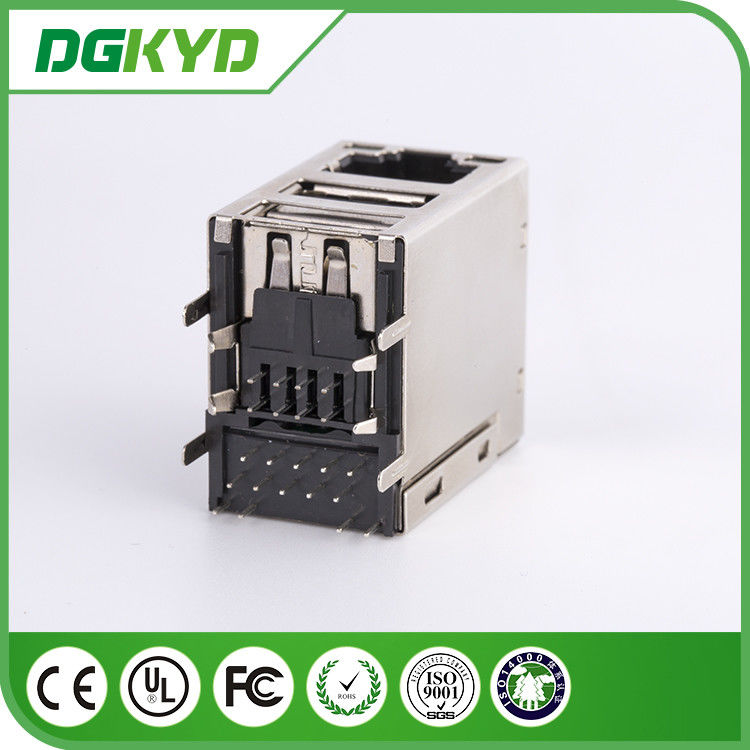

Gigabit RJ45 Connector Terlindung dengan USB Ganda, Terdaftar Jack 45

Deskripsi Produk

Konektor Gigabit RJ45 Terlindung dengan USB Ganda, Jack Terdaftar 45

P/N:KRJ-1001USB2NL

Deskripsi:

• 10/100/1000Base-Tx RJ45 port tunggal 1X1 Entri Samping (Sudut Kanan) dengan LED dengan 2 USB
• Port tunggal 1X1 Tab-Up RJ45 dengan magnet internal
• Magnet internal 100% diuji secara elektrik untuk HI-POT dan fungsionalitas
• Cocok untuk Kabel Ethernet cepat CAT5 & 6 atau UTP yang lebih baik
• OCL minimum 350uH dengan arus bias 8mA
• Performa tinggi untuk penekanan EMI maksimum
• Isolasi minimum 1500Vrms per persyaratan IEEE 802.3
• Peringkat suhu solder gelombang puncak ROHS-6 260 ℃
• Kisaran suhu pengoperasian: 0 ℃ hingga +70 ℃
• Kisaran suhu penyimpanan: -40 ℃ hingga +85 ℃
• Jumlah posisi:10
• Jumlah kontak yang dimuat:8
• Menghindar: YA
• Sesuai dengan Roh
• Panjang: 29.0mm
• LED: YA
• Jari EMI: TIDAK
• KIRI: Hijau, KANAN: Kuning
• Penggunaan: KRJ-1001USB2NL

Dimensi Mekanis: (Unit: mm)

.XX Toleransi: +/- 0,25

Toleransi .XXX: +/- 0,13

Spesifikasi bahan:

• Inti plastik: Pengisi serat kaca PBT Hitam (UL94V-0)
• Hubungi: emas pin0.35mm tebal phos perunggu berlapis nikel kemudian dengan 6u'gold
• Terminal PCB: Perunggu fosfor, Timah Berekor di atas Nikel
• Perumahan: Fenolik, PBT Hitam (UL94V-0)
• Cangkang logam: Paduan Tembaga, Timah dan berlapis Nikel

Spesifikasi Listrik pada 25 ℃

．Kerugian penyisipan:1-100MHZ -1.0dBmax

．Kerugian Kembali: 1-30MHZ -16.0dBmin

30-60MHZ -14.0dBmin

60-80MHZ -10,0dBmin

．Cross Talk:1-30MHZ -40.0dBmin

30-60MHZ -35.0dBmin

60-80MHZ -30,0dBmin

．CMR:1-100MHZ -35dBmin

．Hi-pot: 1500v AC 6S 1mA

．Rasio Putar:1CT:1CT±3%

．OCL:350uH @100KHZ 100Mv 8mA DC

Skema:

Aplikasi:

• Konektor utama RJ45 terintegrasi yang digunakan untuk :

• Kartu net 10/100/1000M, kartu net PCMCIA, Hub USB, sakelar jaringan, router, transceiver serat optik, optik

transceiver, IPphone, set-top box internet, kamera internet, jembatan bersih, komputer, telekomunikasi, MODEM,

HomePNA, DSL／ADSL dan sebagainya.

Keunggulan kompetitif:

Keyouda memiliki berbagai jenis penampilan dan berbagai jenis produk skema internal, kualitas tinggi,

pelangganpertama, tes 100%, 0 cacat, lead time pendek adalah keunggulan terbaik kami.
