Deskripsi Produk

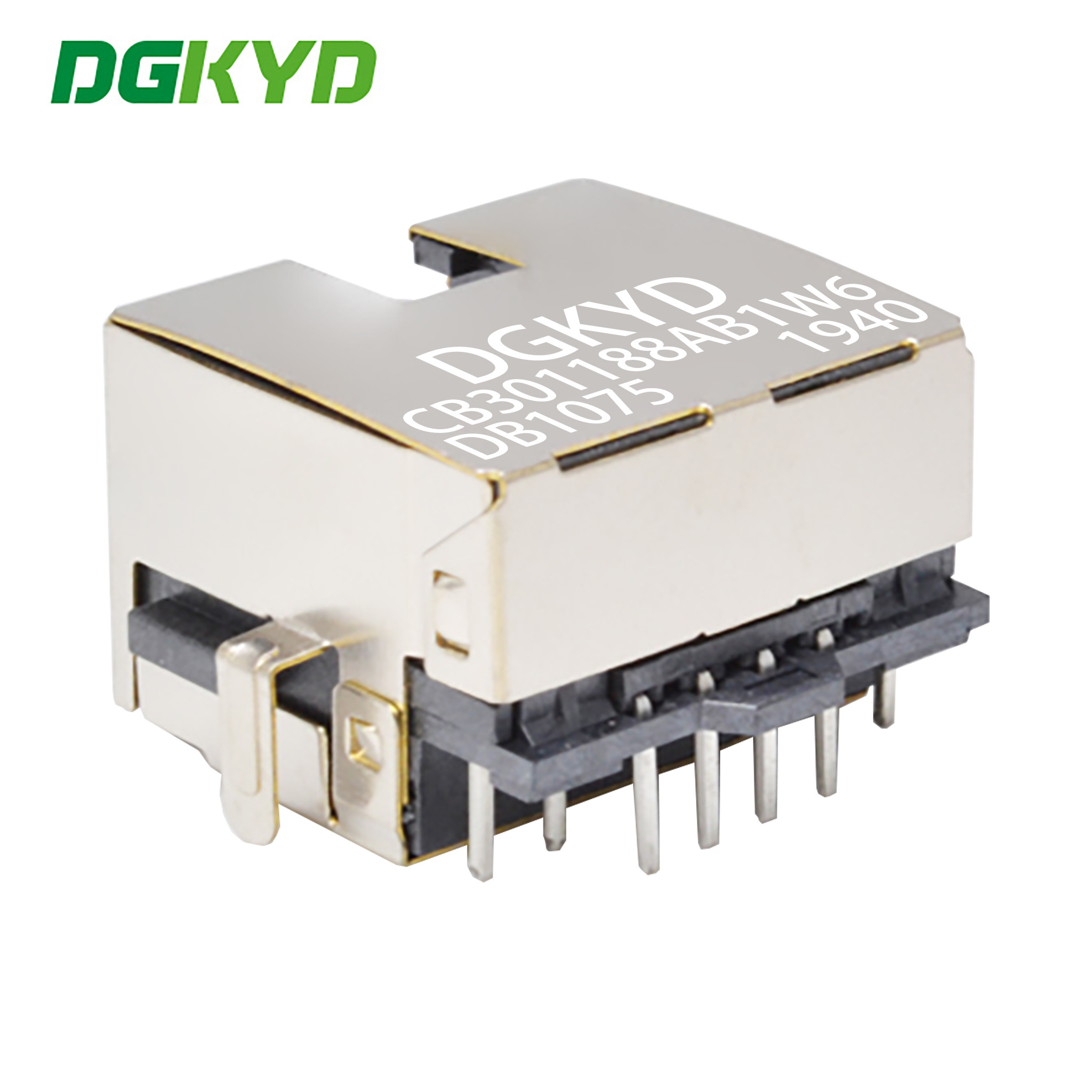

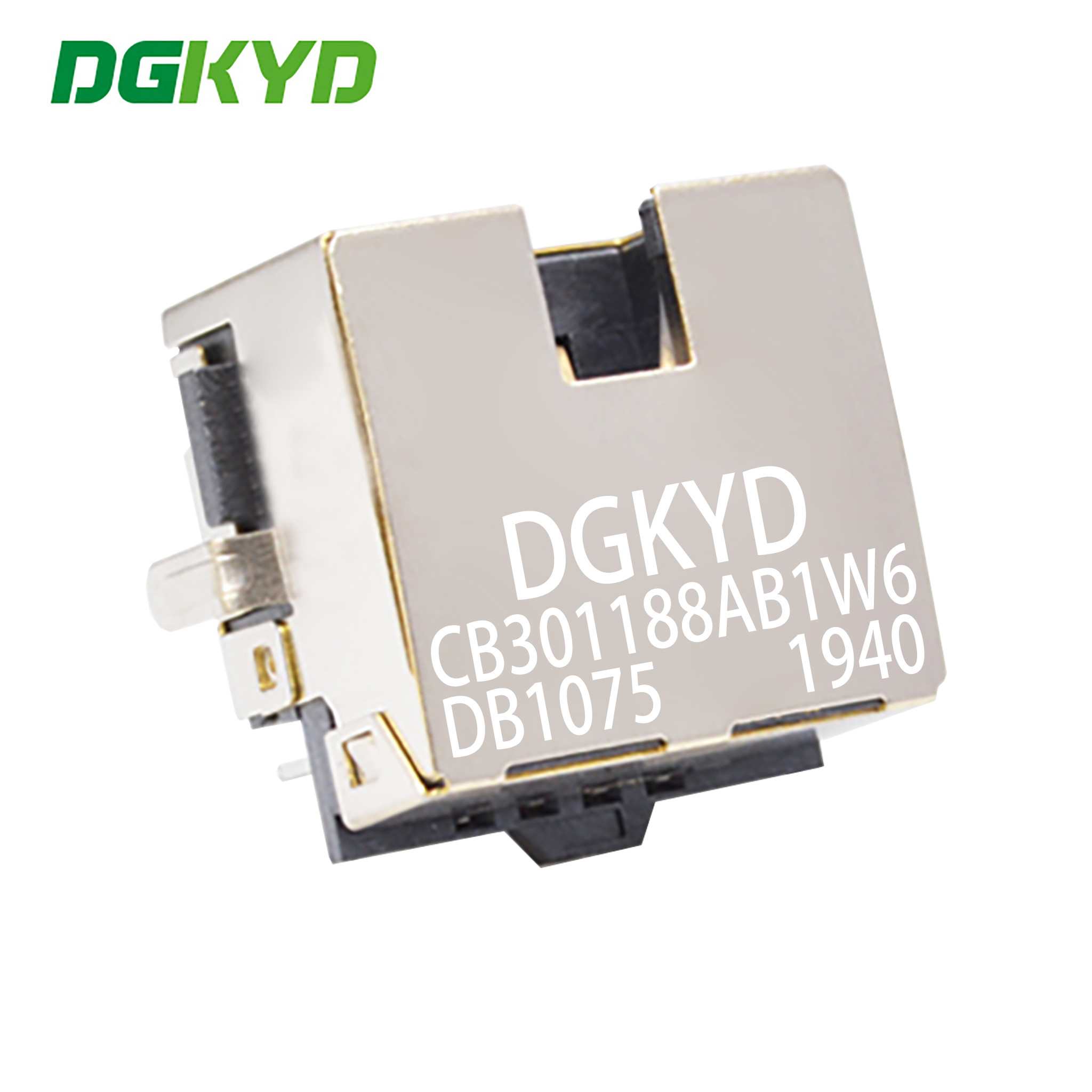

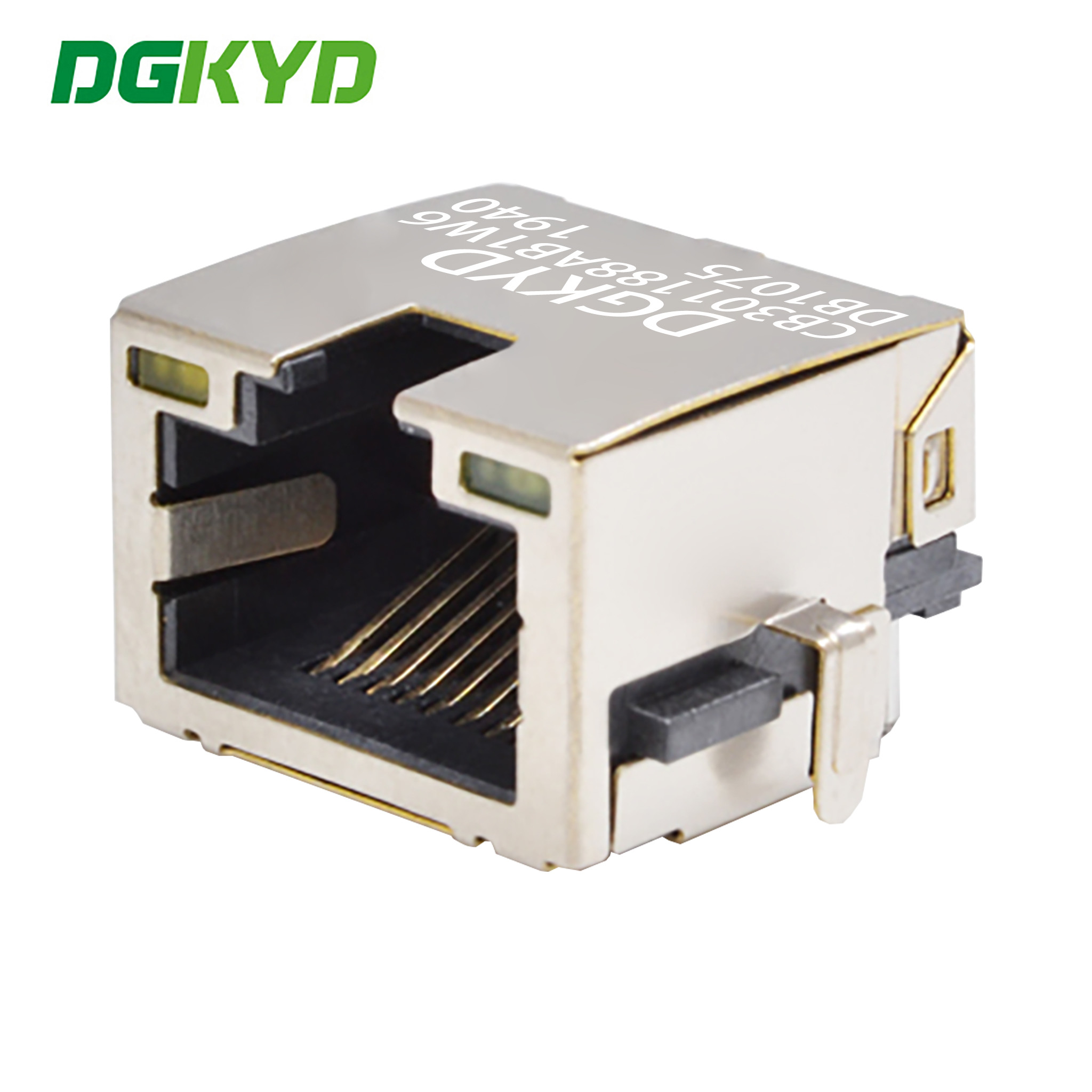

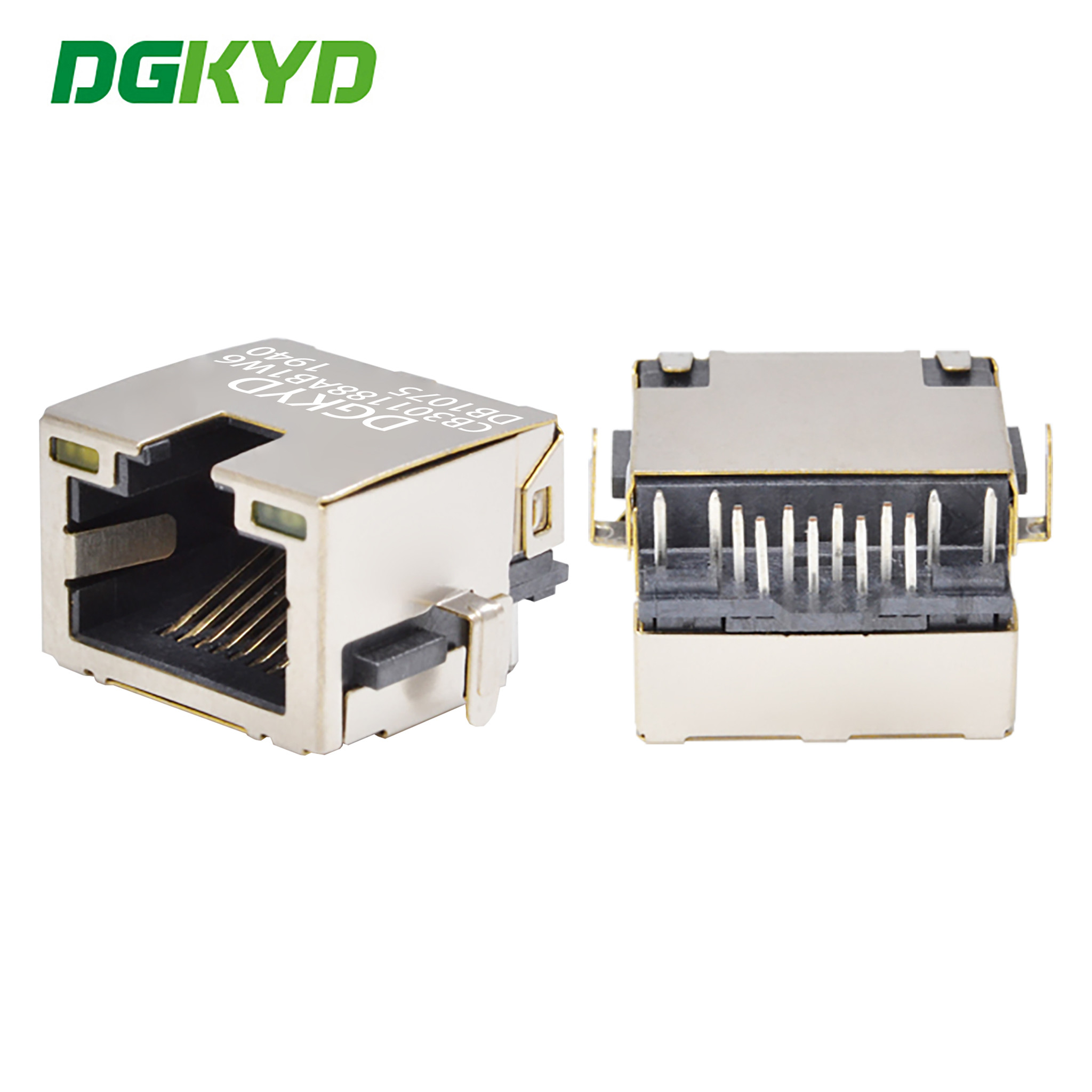

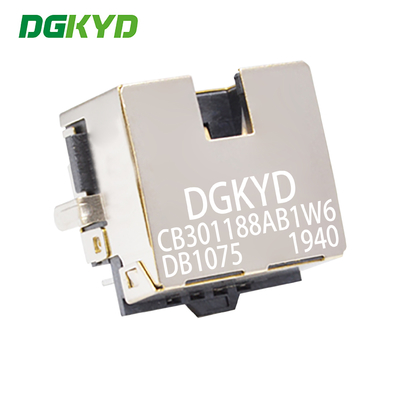

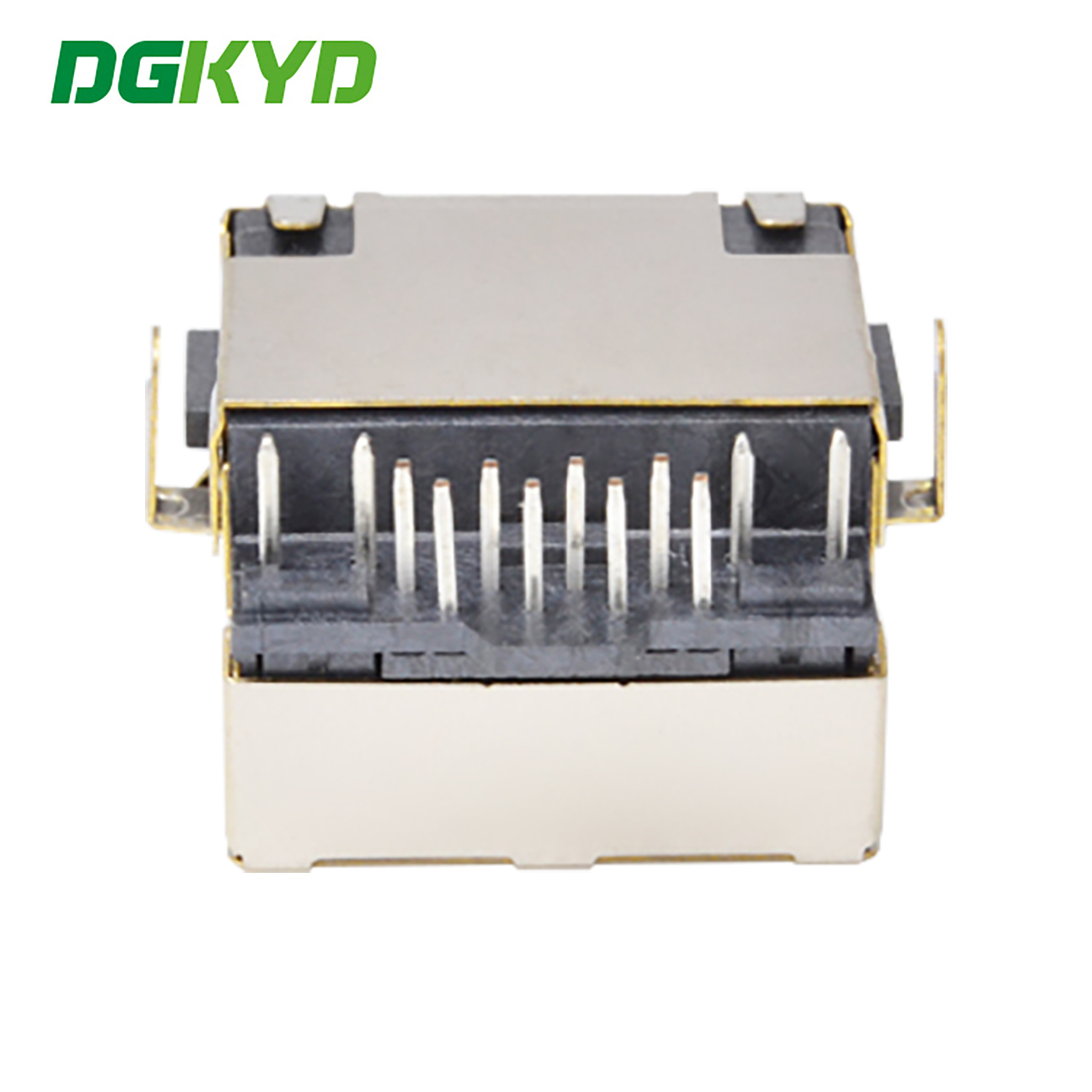

Papan soket RJ45 tenggelam 3.0 DIP dengan lampu dan kartu tanpa antarmuka jaringan transformator DGKYDCB301188AB1W6DB1075
Dokumen Spesifikasi Produk
DGKYDCB301188AB1W6DB1075.pdf
| Nomor Suku Cadang |
DGKYDCB301188AB1W6DB1075 |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong of China |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Jenis Produk |
Konektor-Modular |
Gaya Konektor |
Jack |
| Jenis Jack |
RJ45 |
Jenis Konektor |
Modular Jack |
| Gaya Kait |
Standar |
Kait |
TAB-ATAS |
| Filter |
Tanpa Filter |
Opsi LED |
Dengan LED |
| Warna LED |
Kuning/Hijau |
Berhenti Panel |
Dengan Berhenti Panel |
| Berpelindung |
Ya |
Berlaku Untuk |
Papan Sirkuit Cetak |
| Kecepatan Kinerja |
10/100/1000/BASE-T/TX |
Cocok untuk jenis pengelasan |
Reflowsolding(Alternatif). |
| Konfigurasi Port |
Port tunggal |
Jumlah Posisi |
8 |
| Konfigurasi Jack |
1X1 |
Terminal per Port |
8 |
| Bahan Pelindung |
Paduan Tembaga dilapisi Nikel |
Orientasi Pemasangan PCB |
Entri Samping (Sudut Kanan) |
| Bahan Pelapisan Area Pencocokan Kontak |
Emas 6u/15u/30u/50u |
Bahan Dasar Kontak |
Perunggu Fosfor |
| Bahan Pelapisan Kontak Ekor Solder |
Timah-Timbal di atas Nikel |
Gaya Pemasangan PCB |
Melalui Lubang |
| Metode Terminasi ke Papan PC |
Melalui Lubang-Press-Fit |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Bahan Rumah |
LCP Poliester |
Warna Rumah |
Hitam |
| Bahan Rumah Suhu |
Standar |
Peringkat Mudah Terbakar UL |
UL 94V-0 |
Antarmuka: kepala kristal aplikasi: 10 / 100 / 1000BASE-T Ethernet
Tipe: RJ45 magnetik terintegrasi
Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti-interferensi
Suhu kerja: 40 ℃ - 85 ℃
Suhu penyimpanan: - 40 ℃ - 85 ℃
Penyolderan bebas timbal: penyolderan gelombang hingga 265 ℃
Serangkaian lengkap aksesori sirkuit terintegrasi RJ45, pasokan langsung produsen konektor jaringan RJ45
1. Mode bisnis: Produsen
2. Waktu pengiriman: pengiriman tepat waktu, sekitar dua minggu.
3. Spesifikasi untuk pilihan: lampu indikator LED (hijau, kuning, merah, oranye, biru, LED dua warna)>
Pelindung dengan jari EMI atau tidak
rasio kumparan inti magnetik
opsional diversifikasi sirkuit magnetik
pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan rumah plastik (PBT,PA46,PA9T, LCP)
4. Sifat listrik produk memenuhi standar industri, penampilan dan sifat mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!
Parameter Kinerja:
1. Diterapkan pada Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi IEEE 802.3 & ANSI X 3.263 standar
3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan 8Ma DC Bias
4. Proses penyolderan gelombang 265 ℃ Maks memenuhi persyaratan standar ROHS UE
5. Tegangan tahan: 2250VDC 1mA maks, 60s
6.Impedansi: 100 ohm
7. Antarmuka RJ45 memenuhi FCC 68.5 standar
8. Resistansi DC: 1.5 Ω
Gambar
