Deskripsi Produk

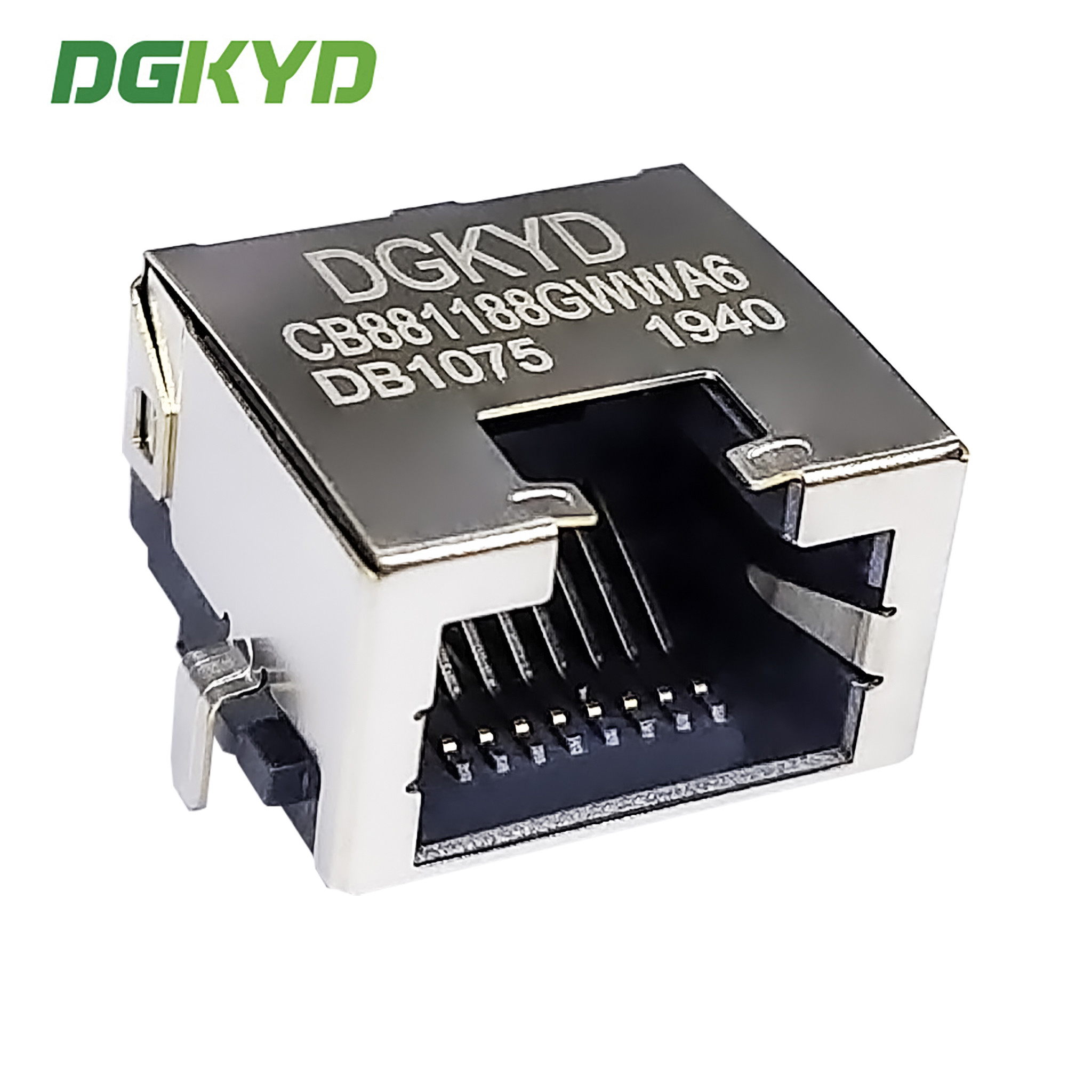

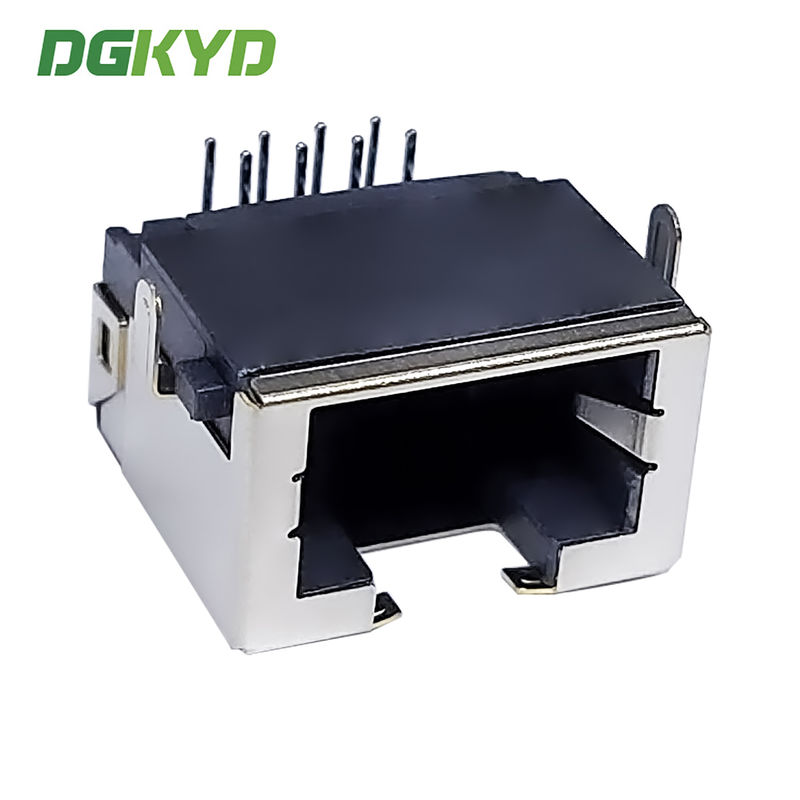

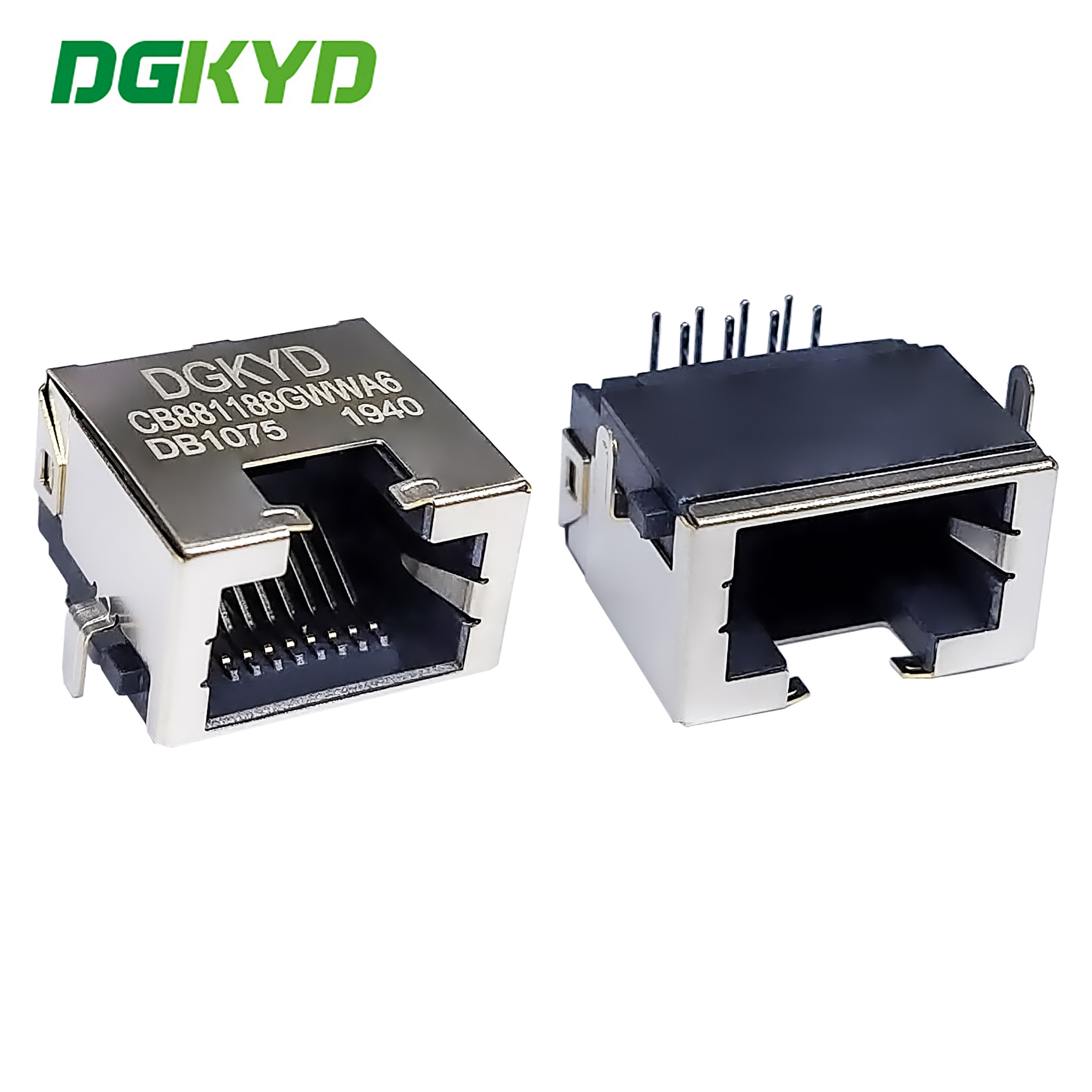

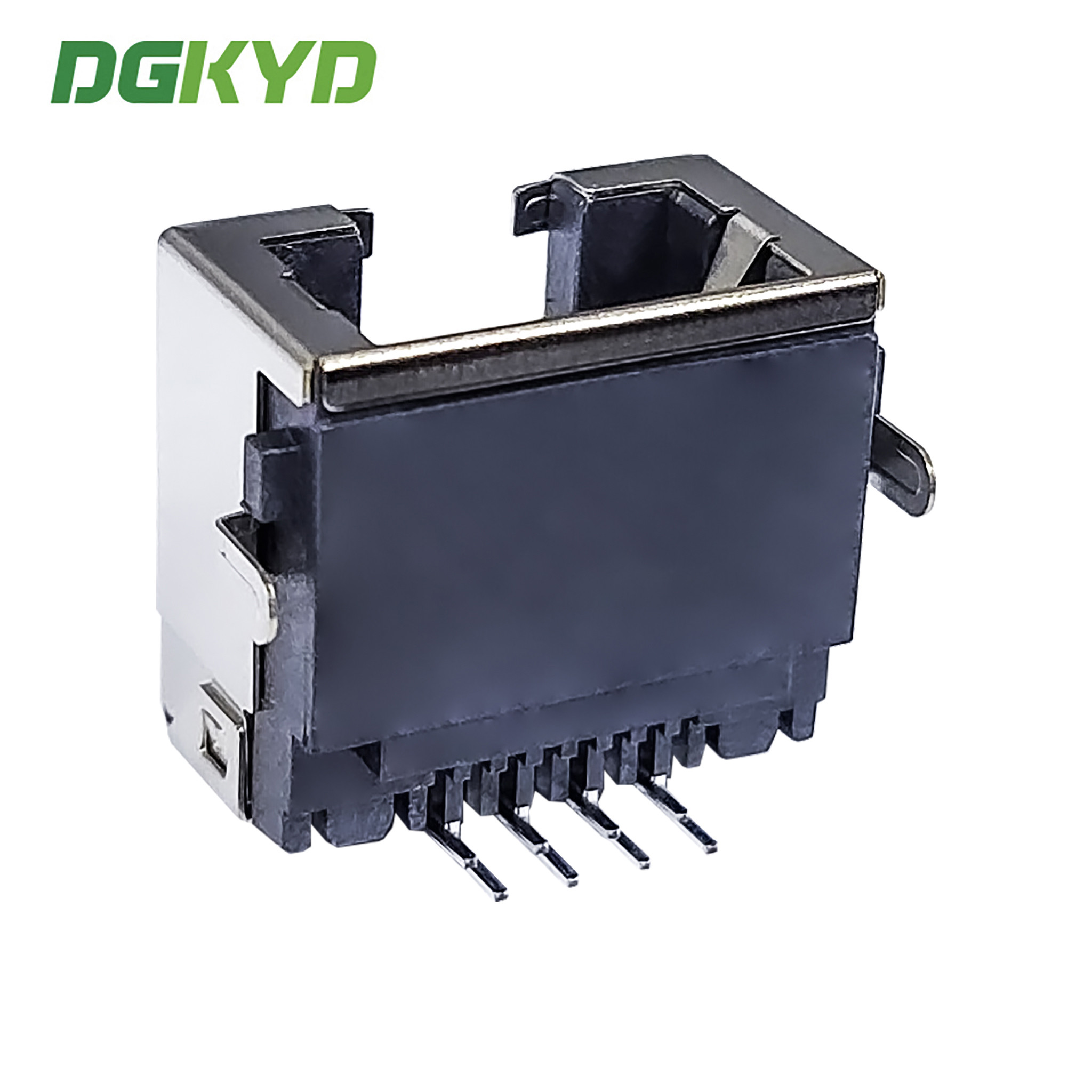

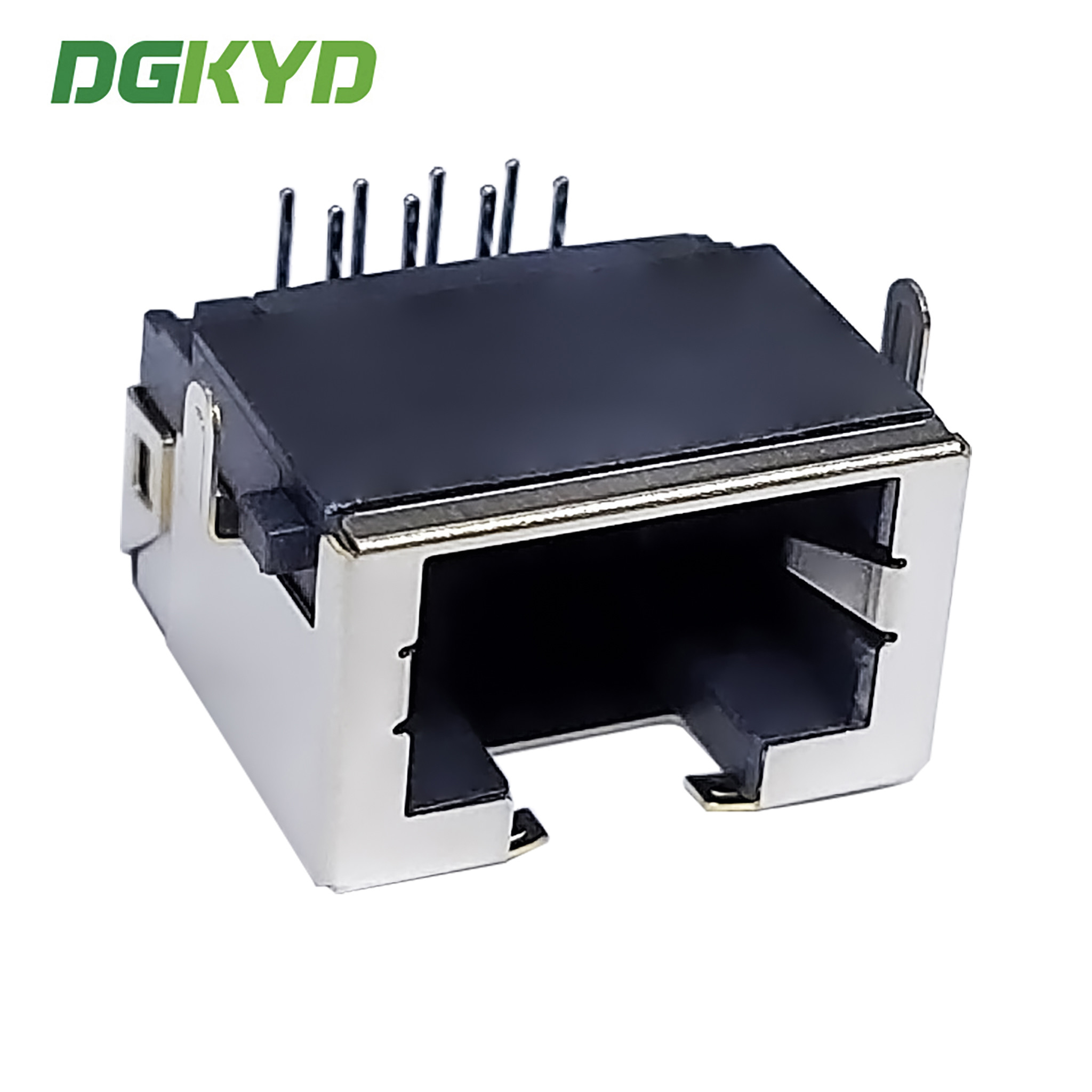

Papan tenggelam RJ45 8.8 tanpa pelindung pita cahaya 8P8C jenis penyisipan langsung DGKYDCB881188GWWA6DB1075
Dokumen Spesifikasi Produk
DGKYDCB881188GWWA6DB1075.pdf
| Nomor Bagian |
DGKYDCB881188GWWA6DB1075 |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong dari Cina |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Jenis Produk |
Konektor-Modular |
Gaya konektor |
Jack. |
| Jenis Jack |
RJ45 |
Jenis konektor |
Jack modular |
| Gaya Kunci |
Standar |
Kunci |
TAB-UP |
| Filter |
Tanpa Filter |
Opsi LED |
Tanpa LED |
| Warna LED |
Tidak. |
Panel berhenti |
Dengan panel berhenti |
| Terlindung |
Ya, aku tahu. |
Berlaku untuk |
Papan sirkuit cetak |
| Kecepatan Kinerja |
10/100/1000/BASE-T/TX |
Cocok untuk jenis las |
Reflow soldering (alternatif) |
| Konfigurasi Pelabuhan |
Pelabuhan tunggal |
Jumlah Posisi |
8 |
| Konfigurasi Jack |
1X1 |
Terminal per Pelabuhan |
8 |
| Bahan Perisai |
Tembaga paduan pra-dilapisi dengan Nikel |
Orientasi pemasangan PCB |
Masuk sisi (sudut kanan) |
| Bahan Lapisan Daerah Pasangan Kontak |
Emas 6u/15u/30u/50u |
Bahan dasar kontak |
Fosfor Perunggu |
| Bahan Lapisan Kontak Solder Tail |
Timah Timah di atas Nikel |
Gaya Pemasangan PCB |
Melalui Lubang |
| Metode Penghentian ke PC Board |
Melalui lubang-pencet-fit |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Bahan perumahan |
LCP Polyester |
Warna rumah |
Hitam |
| Suhu bahan perumahan |
Standar |
Peringkat peradangan UL |
UL 94V-0 |
Jenis antarmuka: aplikasi kepala kristal: 10 / 100 / 1000BASE-T Ethernet
Jenis: RJ45 terbuat dari magnet
Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti interferensi
Suhu kerja:40 °C - 85 °C
Suhu penyimpanan: - 40 °C - 85 °C
Soldering bebas timbal: ketinggian soldering gelombang hingga 265 °C
RJ45 seri lengkap aksesoris sirkuit terpadu, RJ45 produsen konektor jaringan pasokan langsung
1Mode bisnis: Produsen
2Waktu pengiriman: tepat waktu, sekitarduaminggu.
3. Spesifikasi untuk pilihan: lampu indikator LED ((hijau, kuning, merah, oranye, biru, LED dua warna) >
Perisai dengan jari EMI atau tidak
rasio kumparan inti magnetik
diversifikasi sirkuit magnetik opsional
plating emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan plastik (PBT,PA46,PA9T, LCP)
4Sifat listrik produk memenuhi standar industri, penampilan dan sifat mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik,dan standar perlindungan lingkunganKepuasan Anda adalah tujuan layanan kami!
Parameter kinerja:
1. diterapkan pada Ethernet, rasio kumparan: 1CT: 1CT
2Ini adalah IEEE 802.3 & ANSIX 3.263 standar
3Induktansi sirkuit terbuka (OCL): 350uH(MIN) @ 100kHz, 0.1VRMSdengan 8Ma DCBias
4. Proses pengelasan gelombang 265 °C Max memenuhi persyaratan standar EU ROHS
5Tahan tegangan: 2250VDC1mA maksimal, 60an
6.Impedansi: 100 ohm
7. RJ45 interface memenuhi FCC 68.5 standar
8Resistensi DC: 1,5 Ω
