DGKYD111Q066BA2A1D 10/100 BASE-TX Filtered Integrated LED 10 PIN DIP Shielded Connector

Kuantitas min Order :	Perundingan	Harga :	Please contact us to get the latest price.
Kemasan rincian :	1080Tray dalam Karton	Waktu pengiriman :	10 hari
Syarat-syarat pembayaran :	T / T, D / P, D / A, L / C, Western Union, MoneyGram	Menyediakan kemampuan :	100 ribu pcs / hari

Tempat asal:	DongGuan dari Cina	Nama merek:	DGKYD
Sertifikasi:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Nomor model:	DGKYD111Q066BA2A1D

Informasi Detail
Jenis Produk:	RJ45	Metode enkapsulasi:	Paket In-line tunggal
Gaya Pemasangan PCB:	DIP	Bentuk:	persegi panjang
Tameng:	Tembaga	Jumlah PIN:	10
Jumlah core:	8	Dimensi (mm):	1621.113.45
Pelapisan emas pada pin kontak:	6u	Suhu operasi:	- 40 ℃ ~ 85 ℃
Suhu penyimpanan:	- 40 ℃ ~ 85 ℃
Menyoroti:	Konektor Terlindung 10 PIN DIP , Konektor Terlindung RJ45 10/100 BASE-TX , Konektor Modular RJ45 persegi panjang

Deskripsi Produk

DGKYD111Q066BA2A1D Modular Jack 10/100 BASE-TX Filtered Integrated LED 10PIN DIP dilindungi konektor

Dokumen Spesifikasi Produk
DGKYD111Q066BA2A1D.pdf

Kekuatan kami:
Jenis antarmuka: aplikasi kepala kristal: 10 / 100 / 1000BASE-T Ethernet
Jenis: RJ45 terbuat dari magnet
Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti interferensi
Suhu kerja:- 40 °C - 85 °C
Suhu penyimpanan: - 40 °C - 85 °C
Soldering bebas timbal: ketinggian soldering gelombang hingga 265 °C

RJ45 seri lengkap aksesoris sirkuit terpadu, RJ45 produsen konektor jaringan pasokan langsung
1Mode bisnis: Produsen
2Waktu pengiriman: tepat waktu, sekitar dua minggu.
3. Spesifikasi untuk pilihan: lampu indikator LED ((hijau, kuning, merah, oranye, biru, LED dua warna)
Perisai dengan jari EMI atau tidak
rasio kumparan inti magnetik
diversifikasi sirkuit magnetik opsional
plating emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan plastik (PBT,PA46,PA9T, LCP)
4Sifat listrik produk memenuhi standar industri, penampilan dan sifat mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik,dan standar perlindungan lingkunganKepuasan Anda adalah tujuan layanan kami!

Parameter kinerja:
1. diterapkan pada Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi standar IEEE 802.3 & ANSI X 3.263
3Induktansi sirkuit terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan bias DC 8Ma
4. Proses pengelasan gelombang 265 °C Max memenuhi persyaratan standar EU ROHS
5. Tahan tegangan: 2250VDC 1mA max, 60s
6Impedansi: 100 ohm
7. RJ45 antarmuka memenuhi standar FCC 68.5
8Resistensi DC: 1,5 Ω

Parameter

Nomor Bagian	DGKYD111Q066BA2A1D	Merek	DGKYD/OEM/ODM
Tempat Asal	Guangdong dari Cina	Sertifikasi	RoHS/CE/FCC/CE/ISO9001/ISO14001
Jenis Produk	Konektor-Modular	Gaya konektor	Jack.
Jenis Jack	RJ45	Jenis konektor	Jack modular
Gaya Kunci	Standar	Kunci	TAB-down
Filter	Dengan Filter	Opsi LED	Dengan LED
Warna LED	L-hijau/R-kuning	Panel berhenti	Dengan panel berhenti
Terlindung	Ya, aku tahu.	Berlaku untuk	Papan sirkuit cetak
Kecepatan Kinerja	10/100/1000 BASE-T/TX	Cocok untuk jenis las	Reflow soldering (alternatif)
Konfigurasi Pelabuhan	Pelabuhan Tunggal	Jumlah Posisi	10
Konfigurasi Jack	1X1	Terminal per Pelabuhan	8
Bahan Perisai	Tembaga paduan pra-dilapisi dengan Nikel	Orientasi pemasangan PCB	Masuk sisi (sudut kanan)
Bahan Lapisan Daerah Pasangan Kontak	Emas 6u/15u/30u/50u	Bahan dasar kontak	Fosfor Perunggu
Bahan Lapisan Kontak Solder Tail	Timah Timah di atas Nikel	Gaya Pemasangan PCB	Melalui Lubang
Metode Penghentian ke PC Board	Melalui lubang-pencet-fit	Kunci Papan	Dengan/Tanpa Kunci Papan
Bahan perumahan	Polyester PBT	Warna rumah	Hitam
Suhu bahan perumahan	Standar	Peringkat peradangan UL	UL 94V-0

Gambar

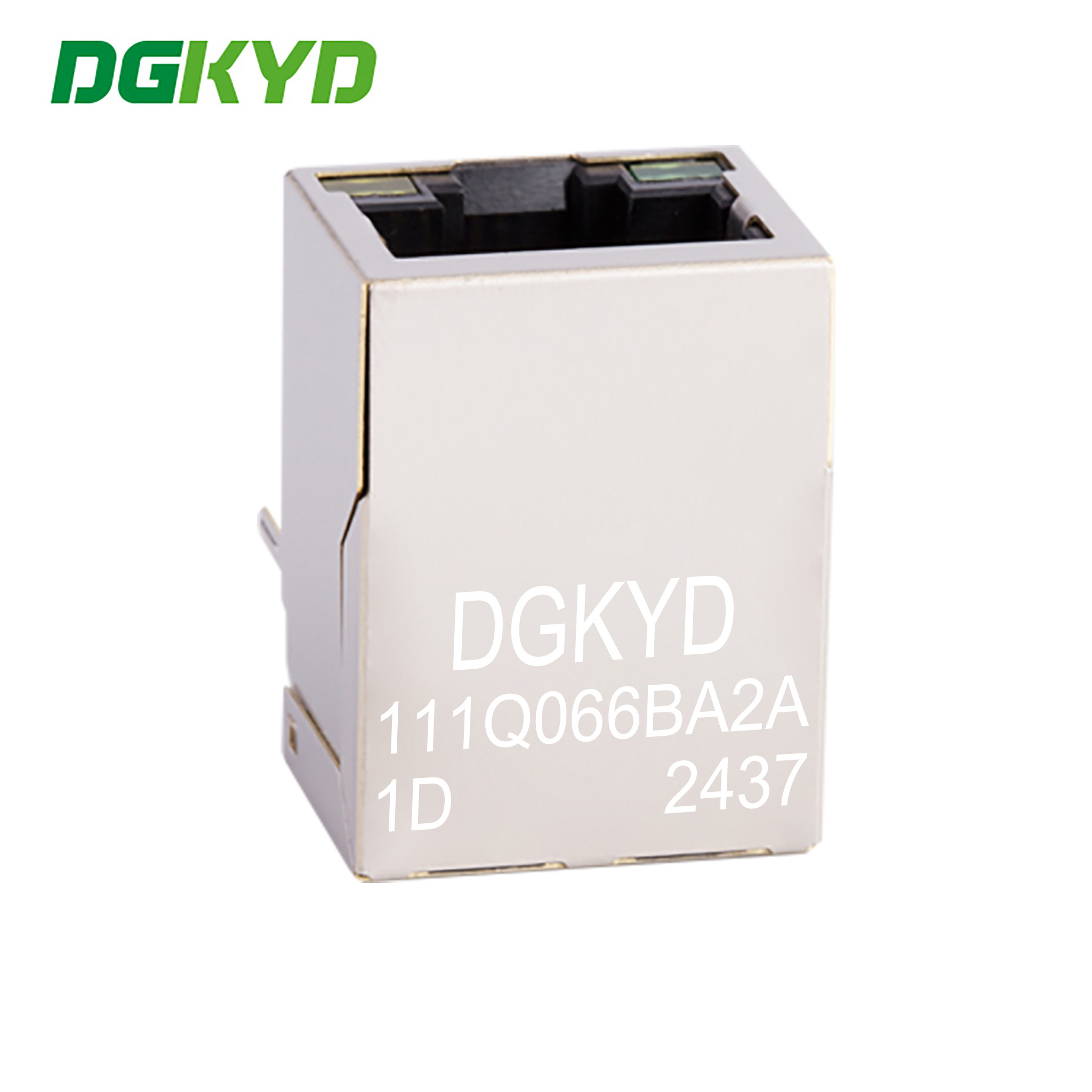

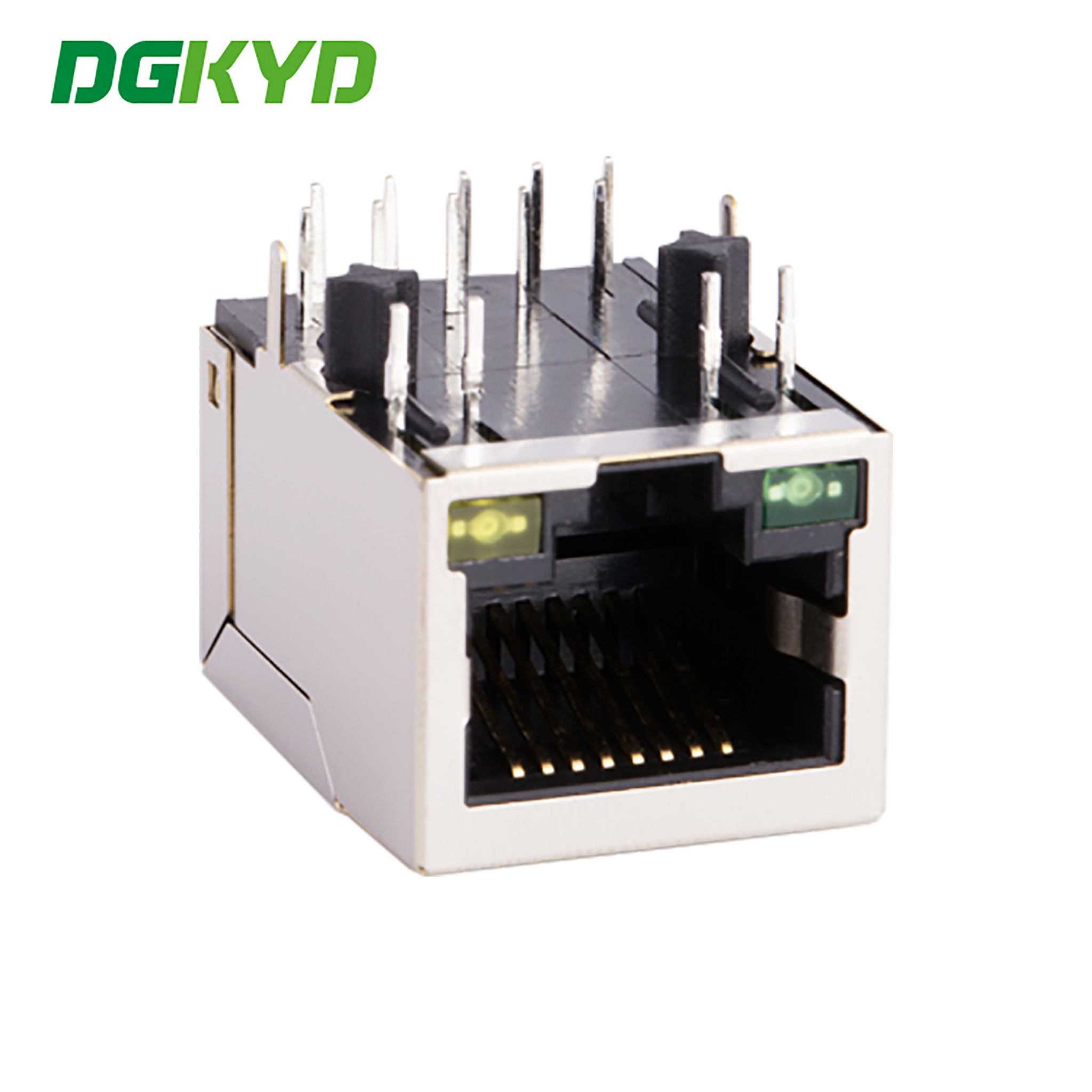

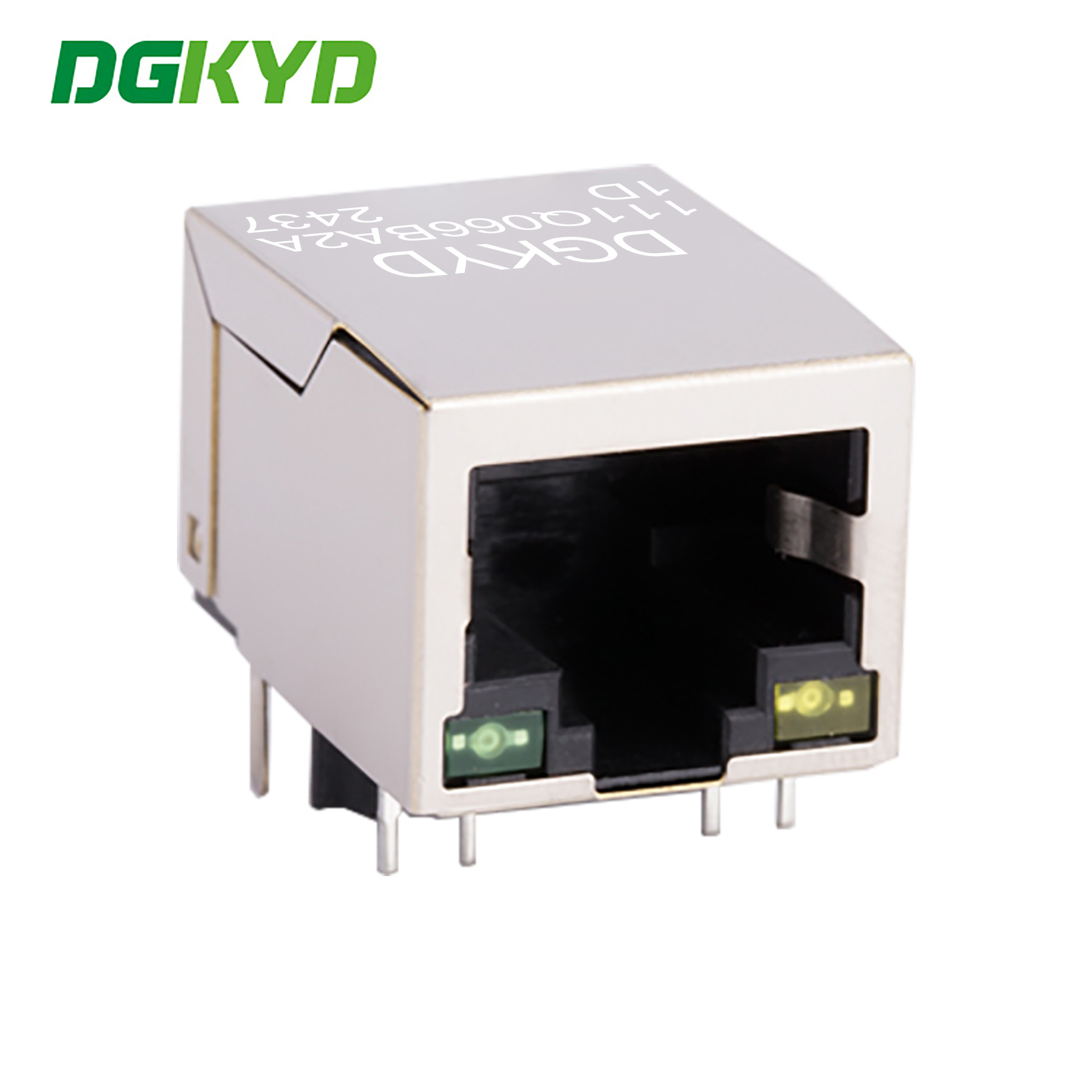

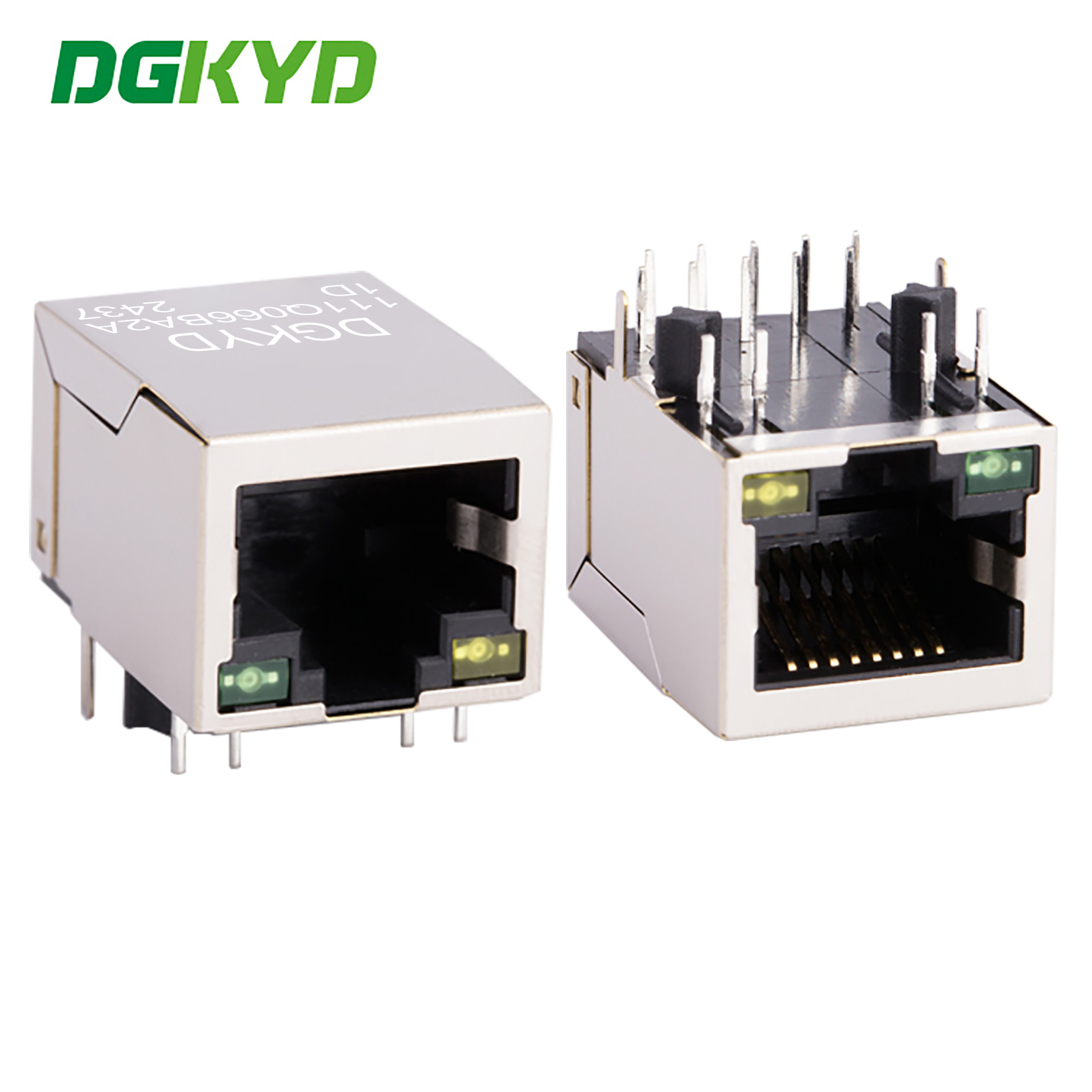

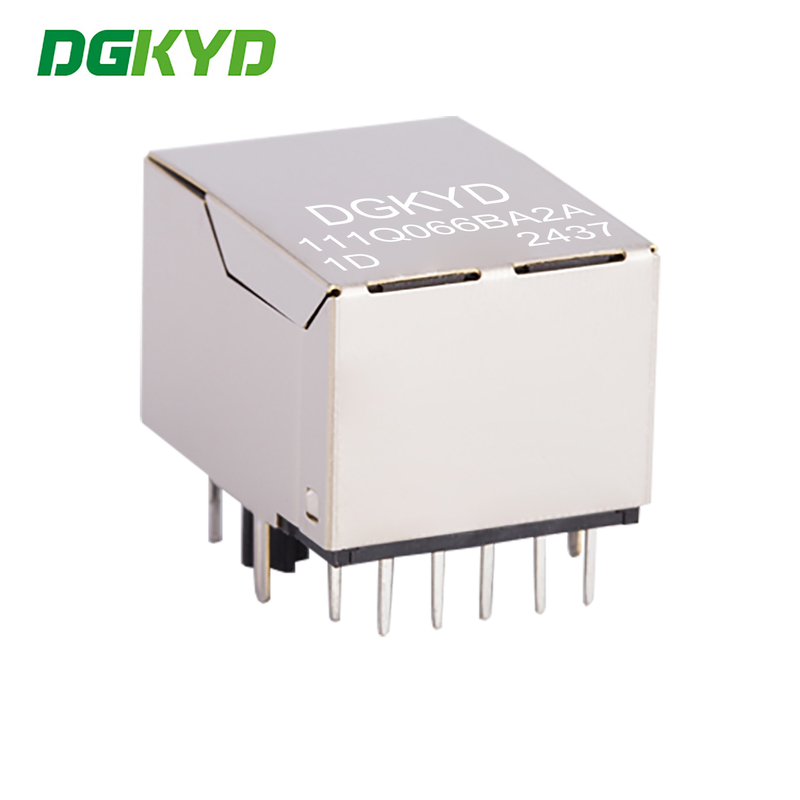

DGKYD111Q066BA2A1D 10/100 BASE-TX Filtered Integrated LED 10 PIN DIP Shielded Connector 0
