Deskripsi Produk

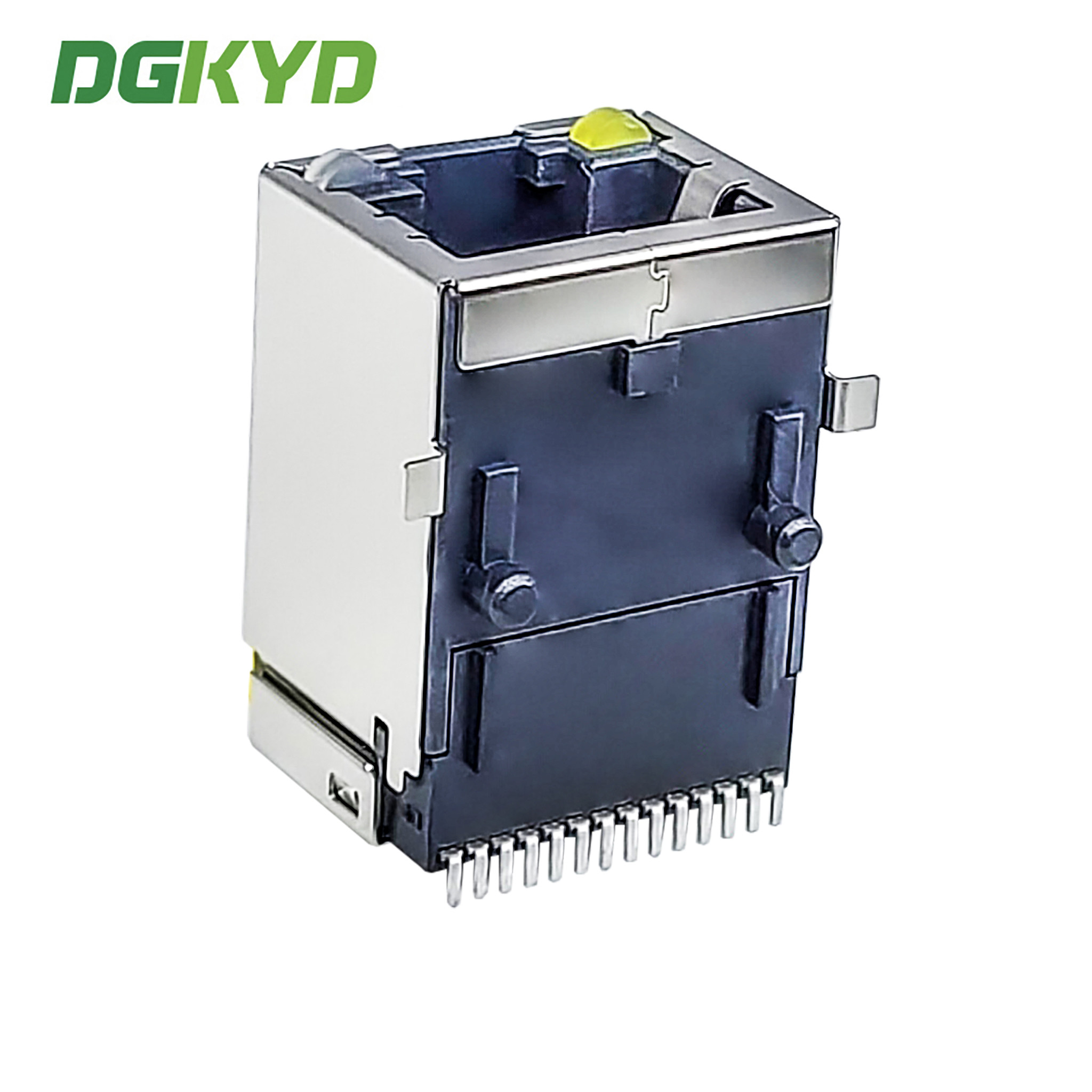

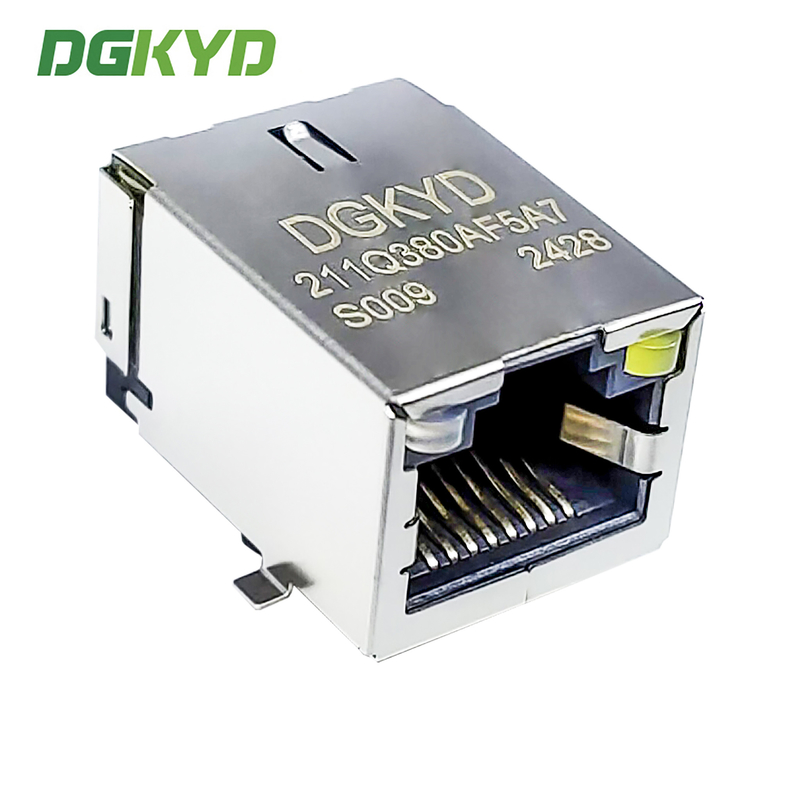

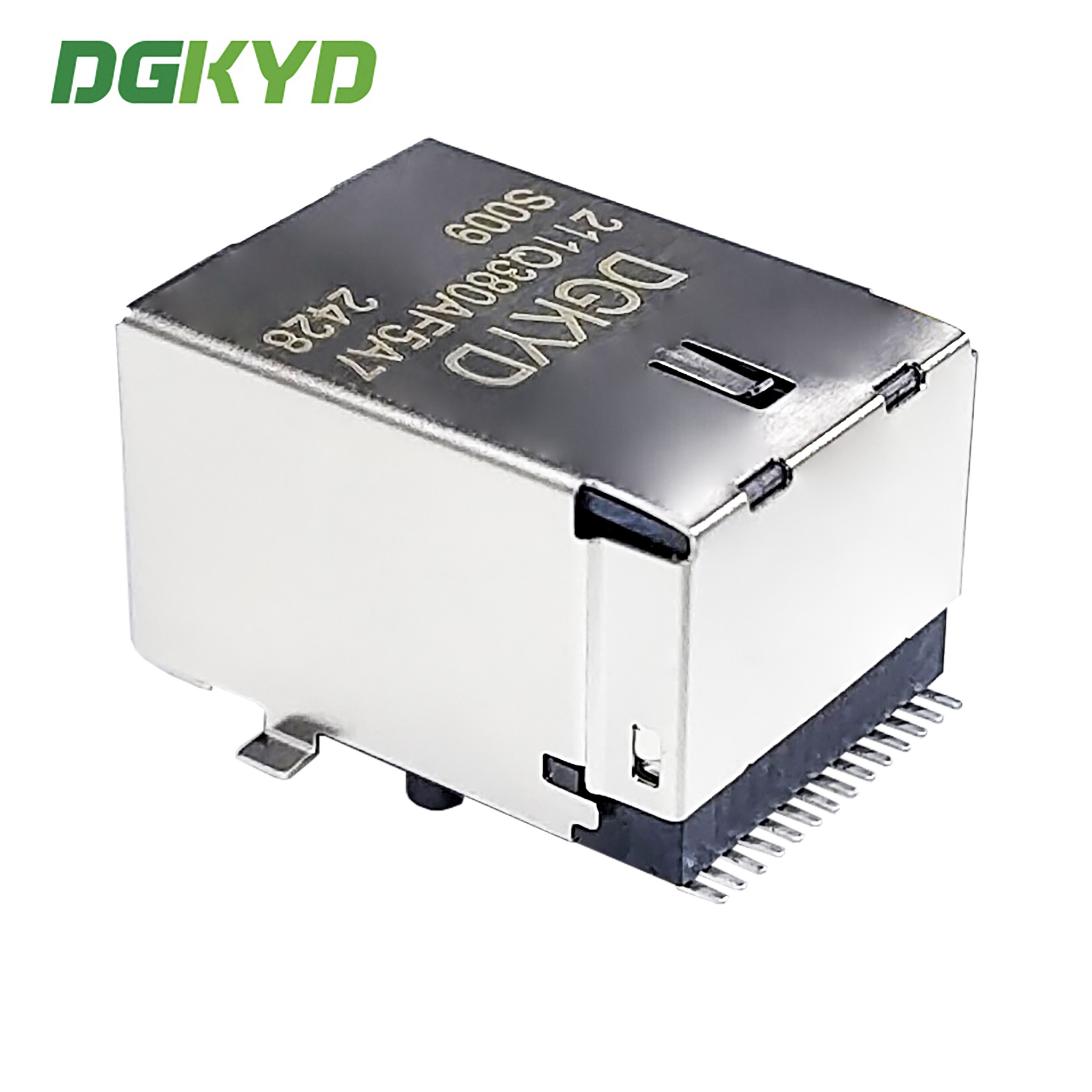

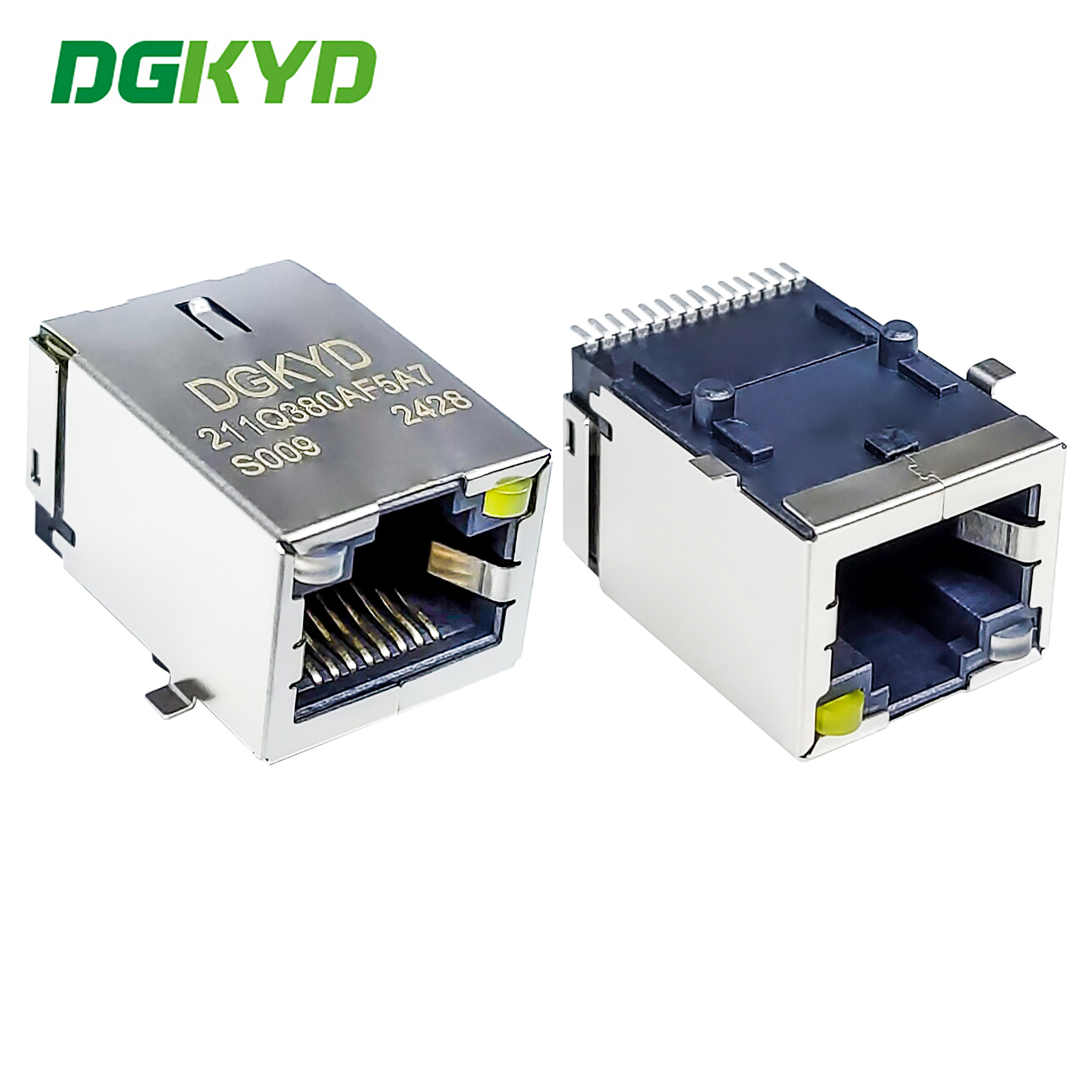

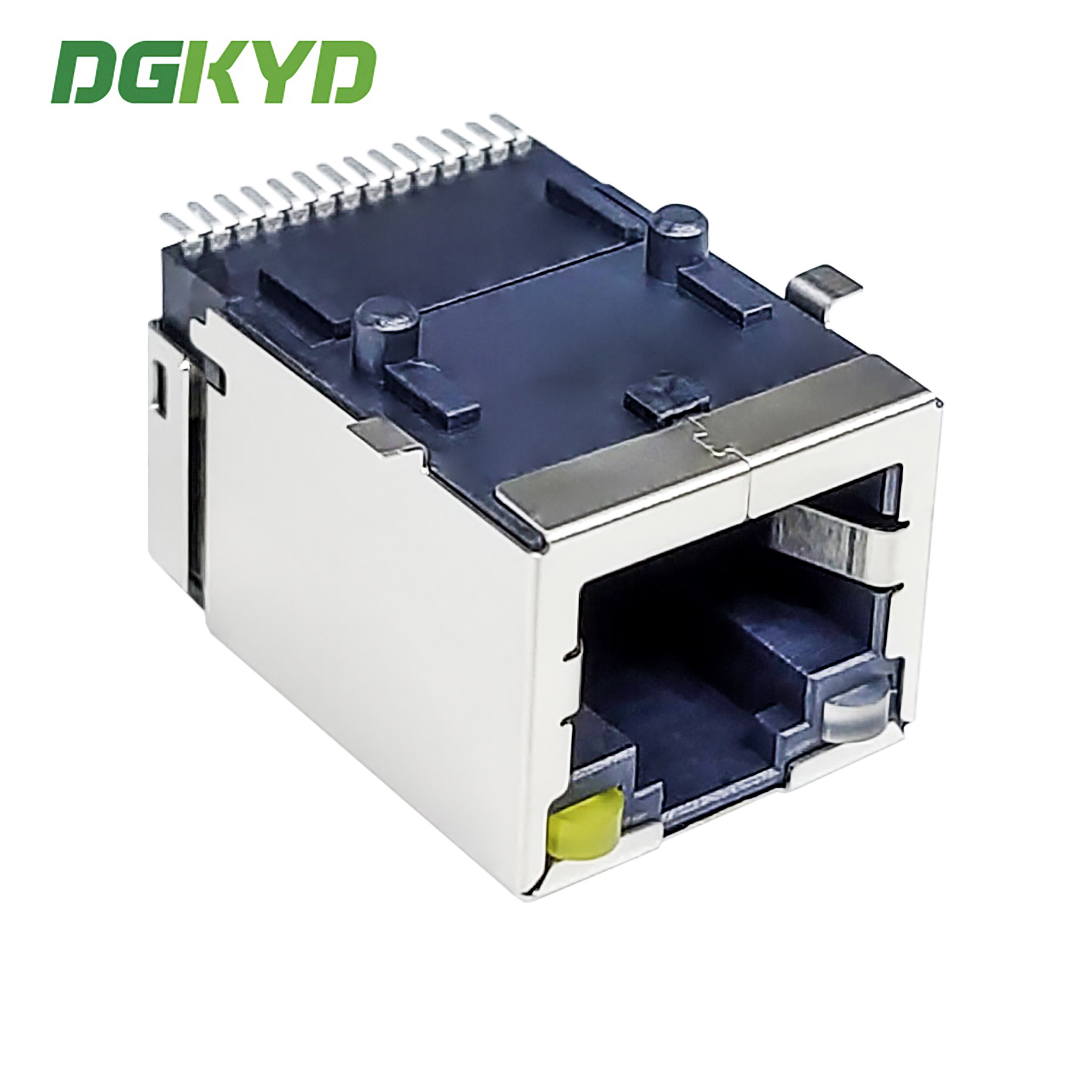

Konektor RJ45 yang dipasang di permukaan dengan gigabit RJ45 dan bahan LCP ringan DGKYD211Q380AF5A7S009
Dokumen Spesifikasi Produk
DGKYD211Q380AF5A7S009.pdf
| Nomor Bagian |
DGKYD211Q380AF5A7S009 |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong, Tiongkok |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Jenis Produk |
Konektor-Modular |
Gaya Konektor |
Jack |
| Tipe Jack |
RJ45 |
Tipe Konektor |
Jack Modular |
| Gaya Pengunci |
Standar |
Kait |
TAB-UP |
| Filter |
Dengan Filter |
Opsi LED |
Dengan LED |
| Warna LED |
Hijau/Oranye-Kuning |
Panel Berhenti |
Tanpa Panel Berhenti |
| Berpelindung |
Ya |
Berlaku Untuk |
Papan Sirkuit Cetak |
| Kecepatan Kinerja |
10/100/BASE-T/TX |
Cocok untuk tipe pengelasan |
Reflowsolding (Alternatif). |
| Konfigurasi Port |
Port Tunggal |
Jumlah Posisi |
10 |
| Konfigurasi Jack |
1X1 |
Terminal per Port |
8 |
| Bahan Pelindung |
Paduan Tembaga dilapisi dengan Nikel |
Orientasi Pemasangan PCB |
Entri Samping (Sudut Kanan) |
| Bahan Pelapisan Area Perkawinan Kontak |
Emas 6u/15u/30u/50u |
Bahan Dasar Kontak |
Perunggu Fosfor |
| Bahan Pelapisan Kontak Ekor Solder |
Timah-Timbal di atas Nikel |
Gaya Pemasangan PCB |
Melalui Lubang |
| Metode Terminasi ke Papan PC |
Melalui Lubang-Tekan-Pas |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Bahan Rumah |
Poliester LCP |
Warna Rumah |
Hitam |
| Suhu Bahan Rumah |
Standar |
Peringkat Mudah Terbakar UL |
UL 94V-0 |
Tipe antarmuka: aplikasi kepala kristal: Ethernet 10 / 100 / 1000BASE-T
Tipe: RJ45 built in magnetik
Frekuensi kerja: frekuensi tinggi karakteristik: penyaringan, anti-interferensi
Suhu kerja: 40 ℃ - 85 ℃
Suhu penyimpanan: - 40 ℃ - 85 ℃
Penyolderan bebas timah: tinggi penyolderan gelombang hingga 265 ℃
Seri lengkap aksesoris sirkuit terpadu RJ45, pemasok langsung produsen konektor jaringan RJ45
1. Mode bisnis: Produsen
2. Waktu pengiriman: pengiriman tepat waktu, sekitar dua minggu.
3. Spesifikasi untuk pilihan: Lampu indikator LED (hijau, kuning, merah, oranye, biru, LED dua warna)>
Pelindung dengan jari EMI atau tidak
rasio kumparan inti magnetik
diversifikasi sirkuit magnetik opsional
pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan rumah plastik (PBT, PA46, PA9T, LCP)
4. Sifat listrik produk memenuhi standar industri, penampilan dan sifat mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!
Parameter kinerja:
1. Diterapkan pada Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi IEEE 802.3 & ANSI X 3.263 standar
3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan 8Ma DC Bias
4. Proses penyolderan gelombang 265 ℃ Maks memenuhi persyaratan standar EU ROHS
5. Tegangan tahan: 2250VDC 1mA maks, 60s
6.Impedansi: 100 ohm
7. Antarmuka RJ45 memenuhi FCC 68.5 standar
8. Resistansi DC: 1.5 Ω
