Deskripsi Produk

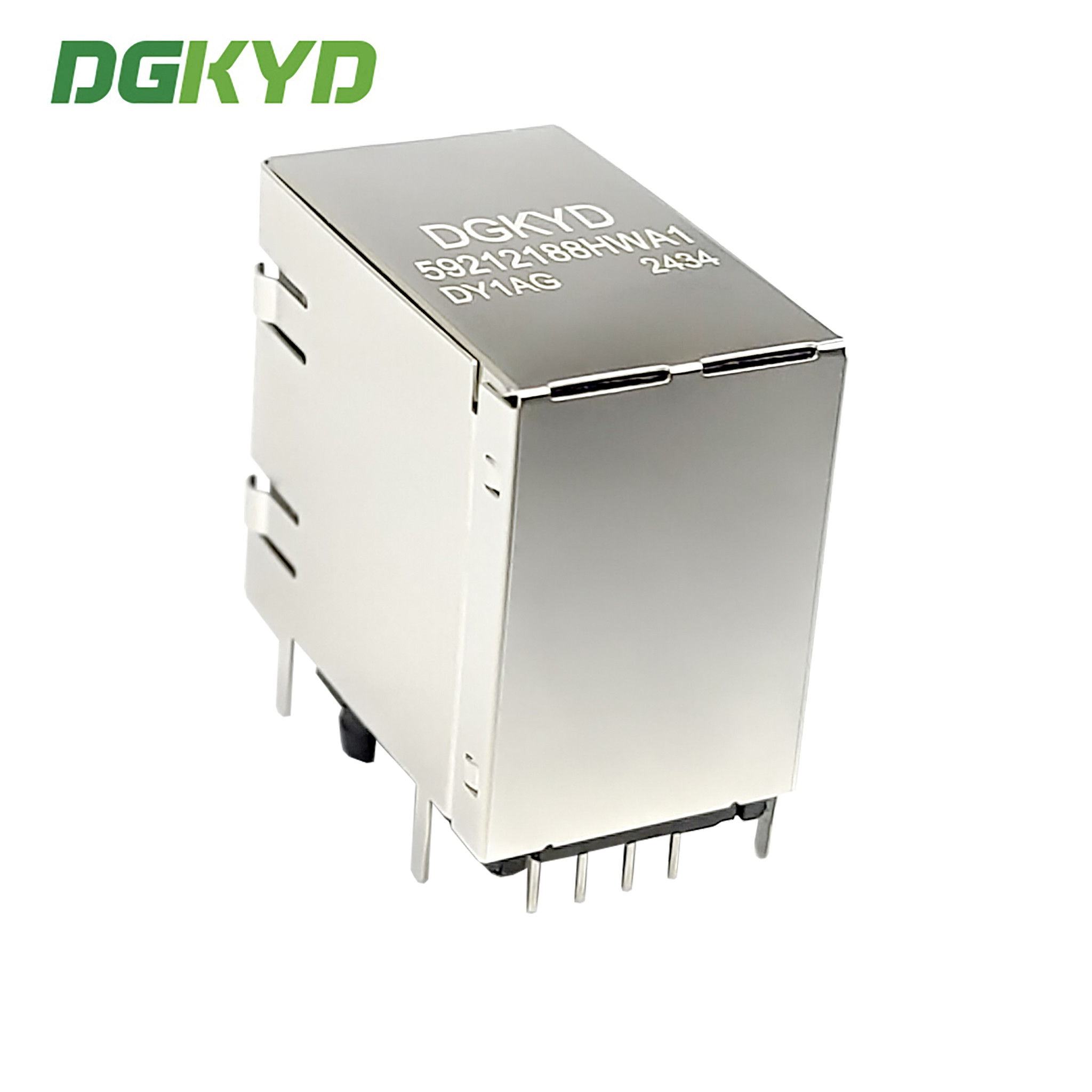

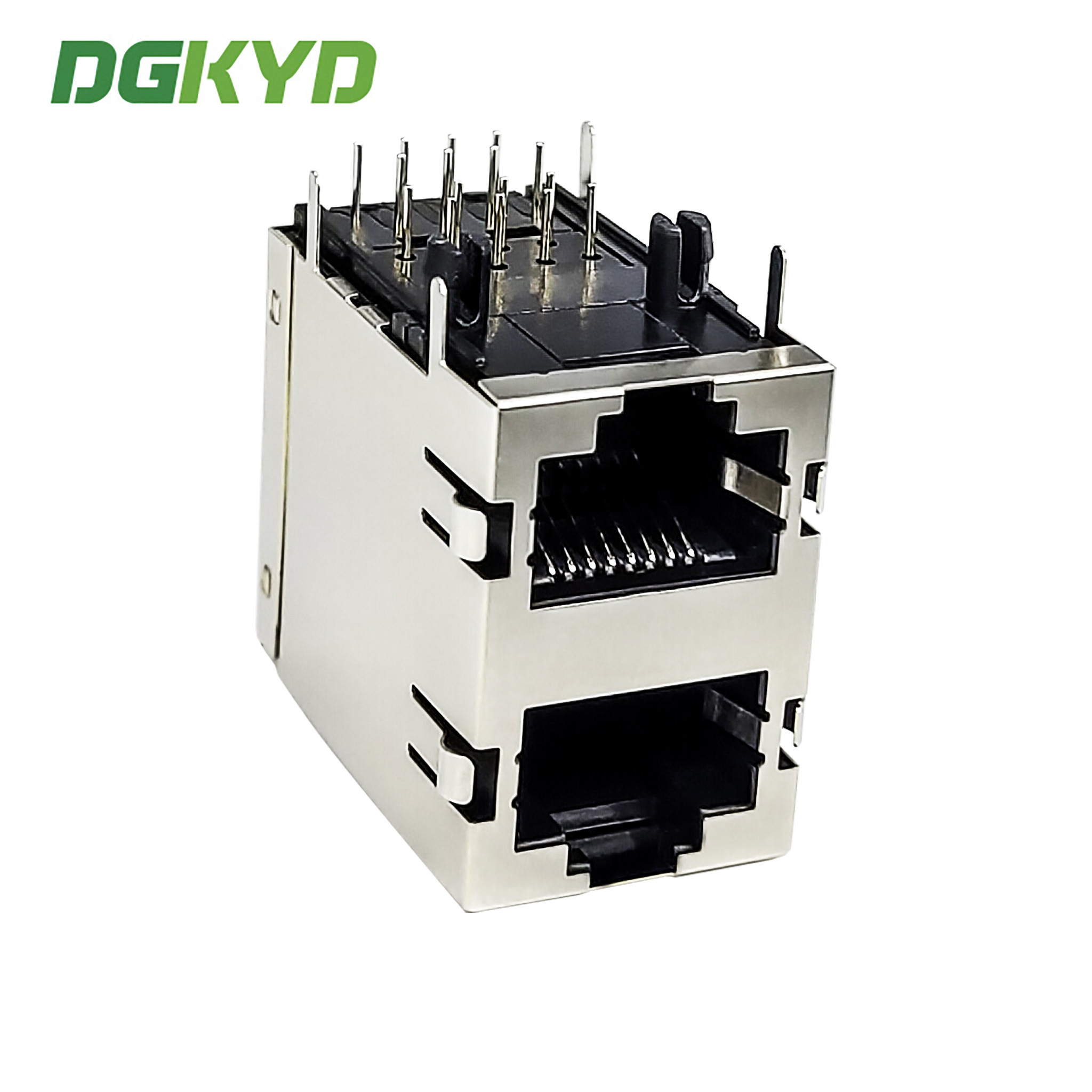

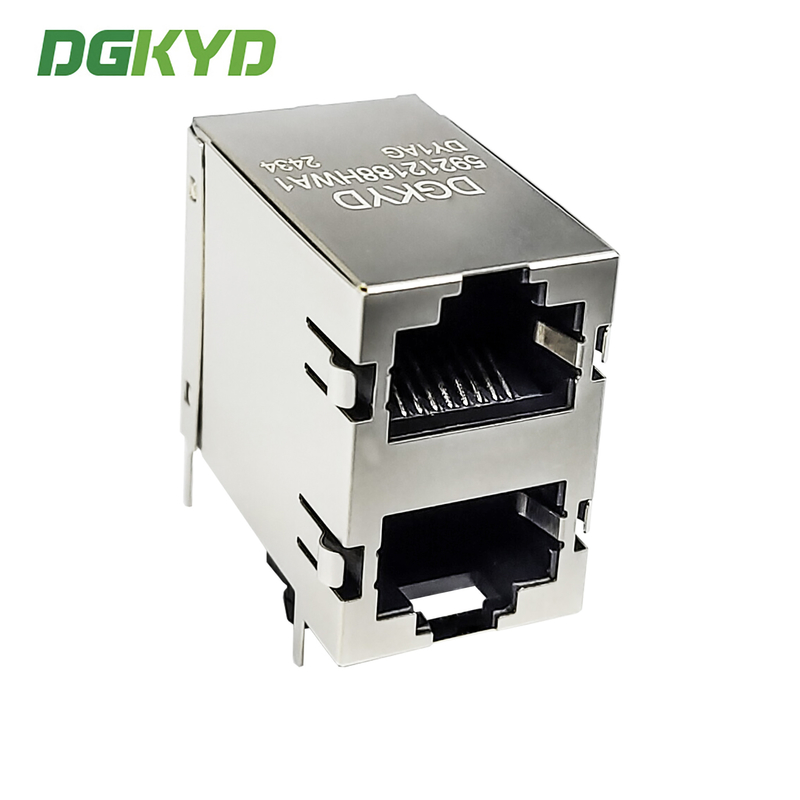

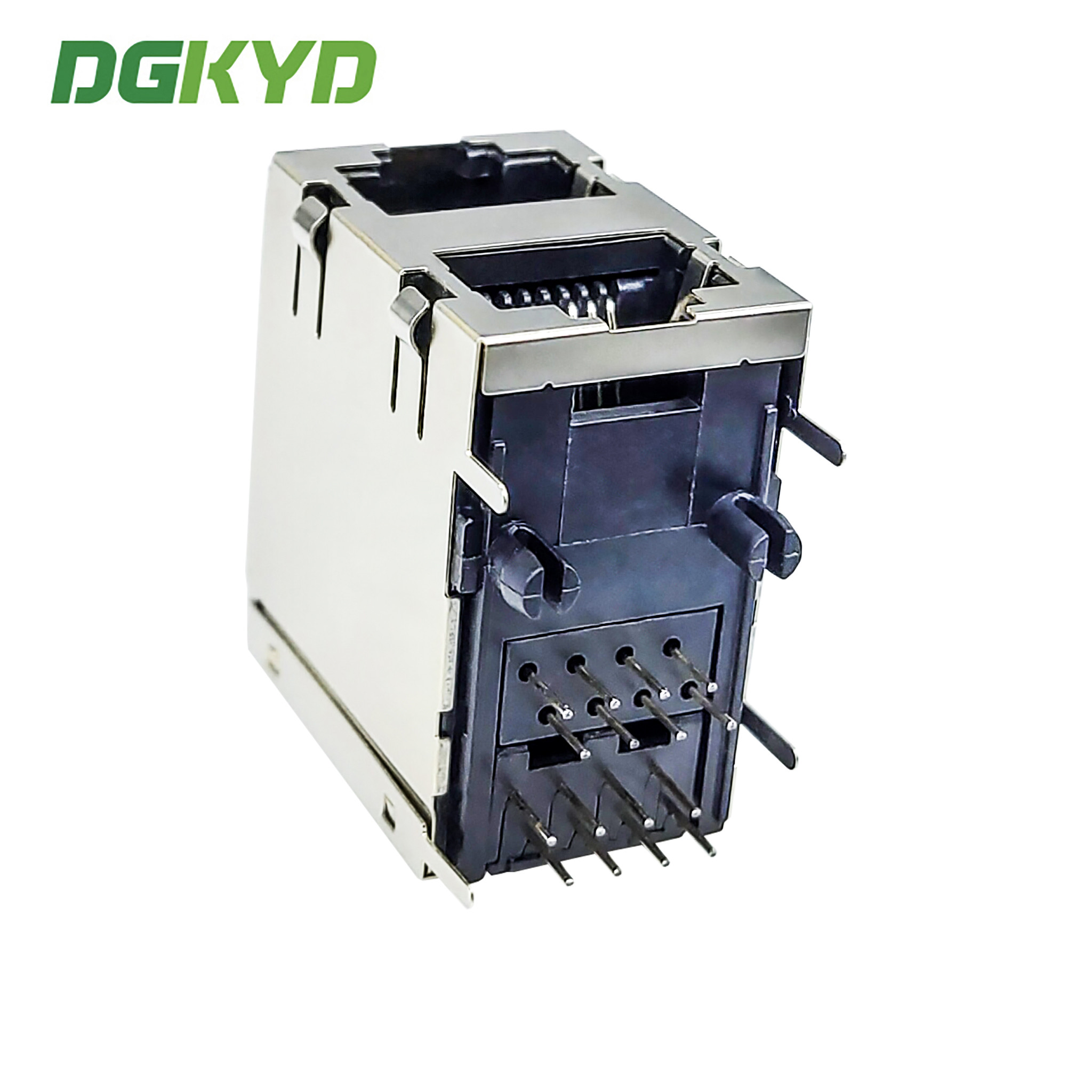

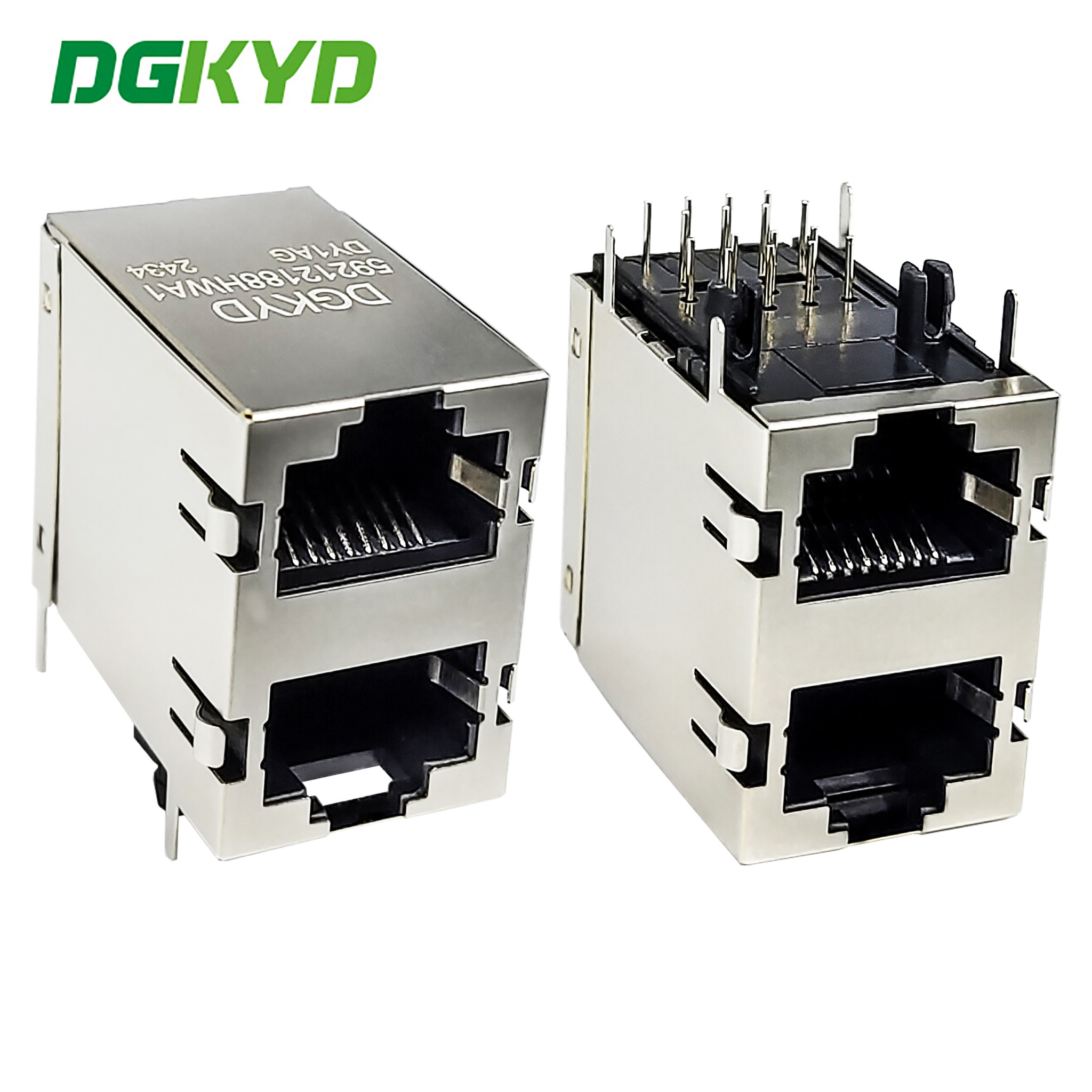

Konektor multi-port RJ45 berpelindung tanpa strip cahaya tipe tumpuk DGKYD59212188HWA1DY1AG
Dokumen Spesifikasi Produk
DGKYD59212188HWA1DY1AG.pdf
| Nomor Suku Cadang |
DGKYD59212188HWA1DY1AG |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong of China |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipe Produk |
Konektor-Modular |
Gaya Konektor |
Jack |
| Tipe Jack |
RJ45 |
Tipe Konektor |
Modular Jack |
| Gaya Kait |
Standar |
Kait |
TAB-ATAS/Bawah |
| Filter |
Tanpa Filter |
Opsi LED |
Tanpa LED |
| Warna LED |
Tidak |
Berhenti Panel |
Dengan Berhenti Panel |
| Berpelindung |
Ya |
Berlaku Untuk |
Papan Sirkuit Cetak |
| Kecepatan Kinerja |
10/100//1000BASE-T/TX |
Cocok untuk tipe pengelasan |
Penyolderan Reflow (Alternatif). |
| Konfigurasi Port |
Port Ganda |
Jumlah Posisi |
8 |
| Konfigurasi Jack |
2X1 |
Terminal per Port |
8 |
| Bahan Pelindung |
Paduan Tembaga dilapisi Nikel sebelumnya |
Orientasi Pemasangan PCB |
Entri Samping (Sudut Kanan) |
| Bahan Pelapisan Area Sambungan Kontak |
Emas 6u/15u/30u/50u |
Bahan Dasar Kontak |
Perunggu Fosfor |
| Bahan Pelapisan Kontak Ekor Solder |
Timah-Timbal di atas Nikel |
Gaya Pemasangan PCB |
Lubang Tembus |
| Metode Terminasi ke Papan PC |
Lubang Tembus-Press-Fit |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Bahan Rumah |
PBT Poliester |
Warna Rumah |
Hitam |
| Bahan Rumah Suhu |
Standar |
Peringkat Mudah Terbakar UL |
UL 94V-0 |
Antarmuka: aplikasi kepala kristal: Ethernet 10 / 100 / 1000BASE-T
Tipe: RJ45 dengan magnet terpasang
Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti-interferensi
Suhu kerja: 40 ℃ - 85 ℃
Suhu penyimpanan: - 40 ℃ - 85 ℃
Penyolderan bebas timbal: penyolderan gelombang hingga 265 ℃
Serangkaian lengkap aksesori sirkuit terintegrasi RJ45, pasokan langsung produsen konektor jaringan RJ45
1. Mode bisnis: Produsen
2. Waktu pengiriman: pengiriman tepat waktu, sekitar dua minggu.
3. Spesifikasi untuk pilihan: lampu indikator LED (LED hijau, kuning, merah, oranye, biru, dua warna)>
Pelindung dengan jari EMI atau tidak
rasio kumparan inti magnetik
opsi diversifikasi sirkuit magnetik
pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan rumah plastik (PBT,PA46,PA9T, LCP)
4. Sifat listrik produk memenuhi standar industri, penampilan dan sifat mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!
Parameter kinerja:
1. Berlaku untuk Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi IEEE 802.3 & ANSI X 3.263 standar
3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan 8Ma DC Bias
4. Proses penyolderan gelombang 265 ℃ Maks memenuhi persyaratan standar EU ROHS
5. Tegangan tahan: 2250VDC 1mA maks, 60s
6.Impedansi: 100 ohm
7. Antarmuka RJ45 memenuhi FCC 68.5 standar
8. Resistansi DC: 1.5 Ω
