Deskripsi Produk

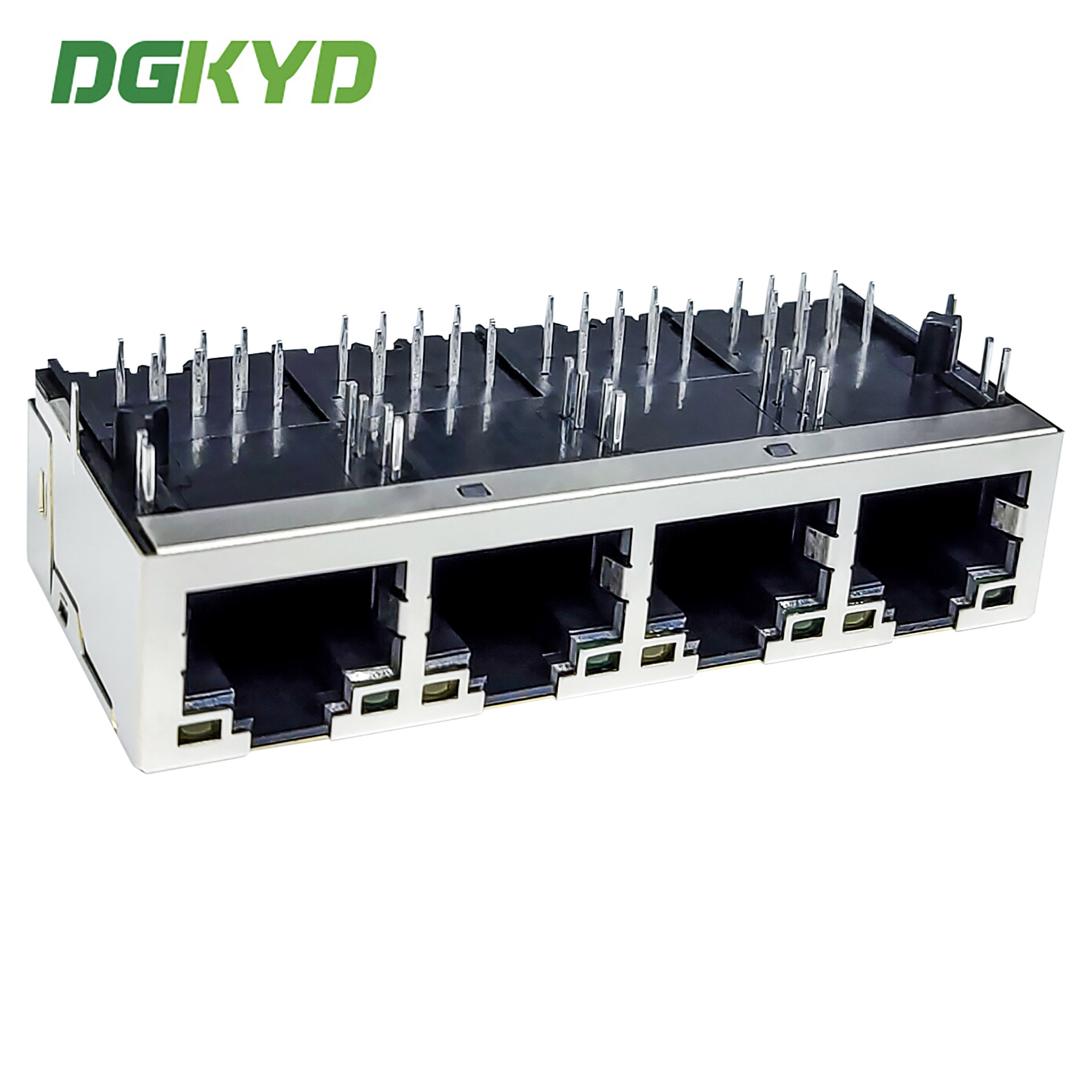

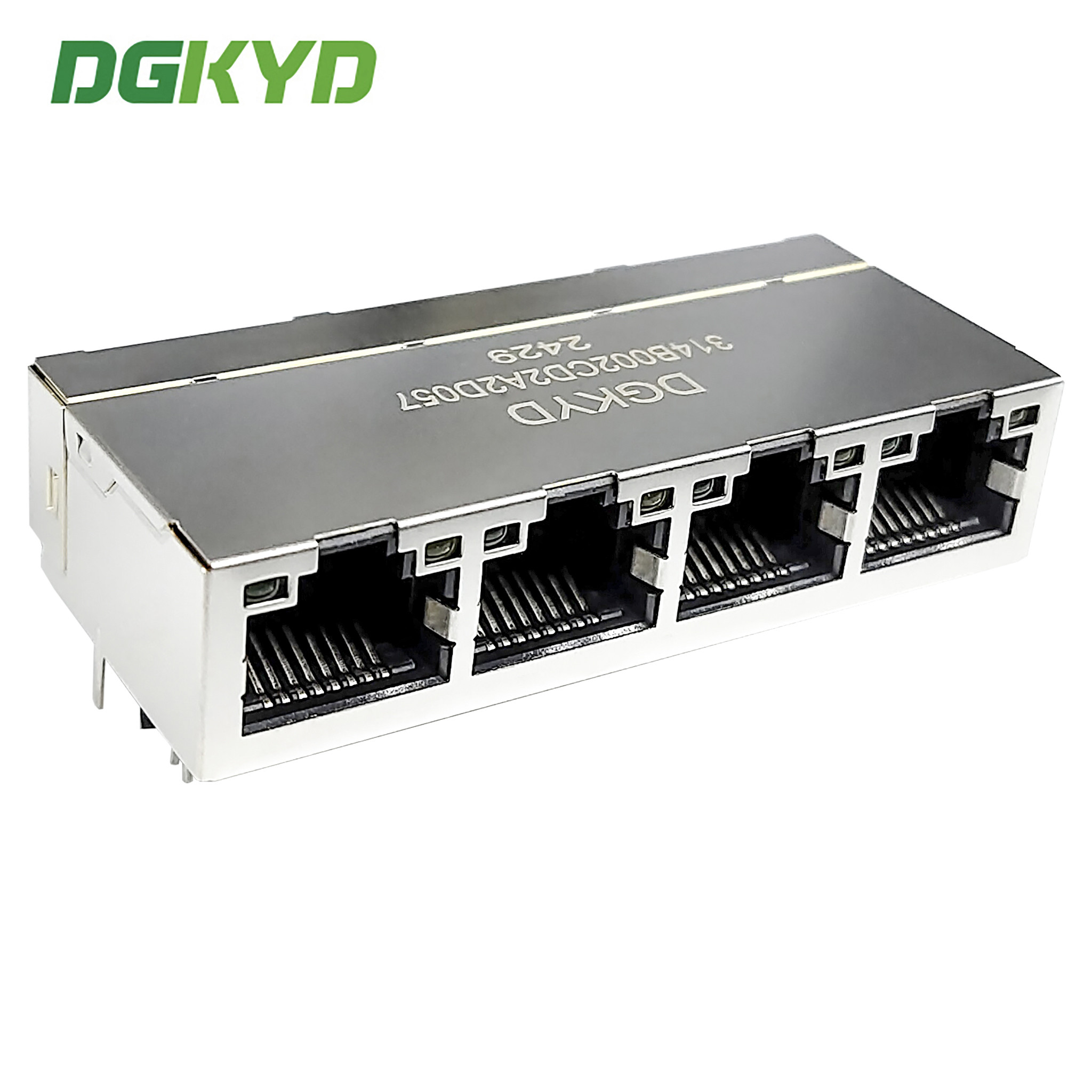

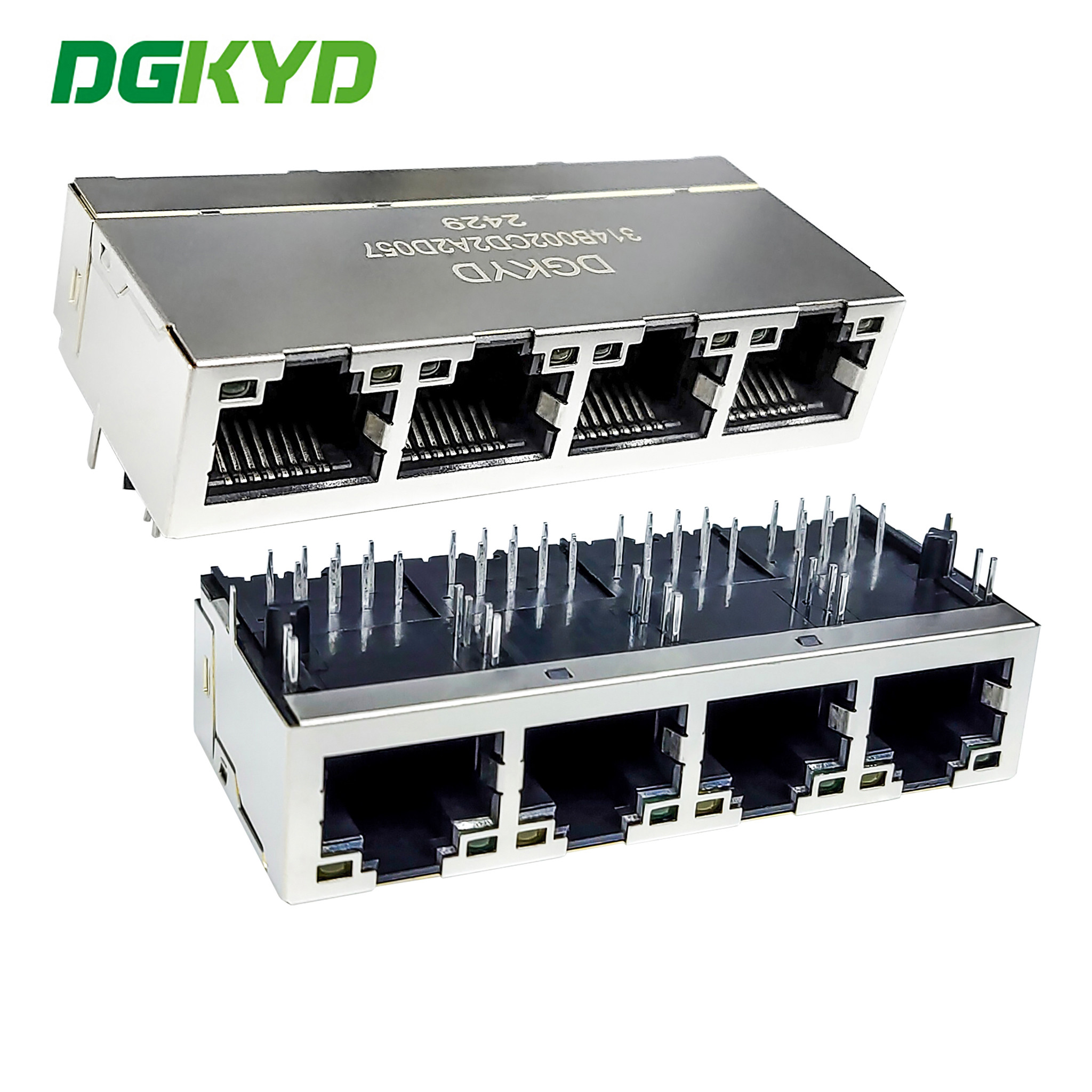

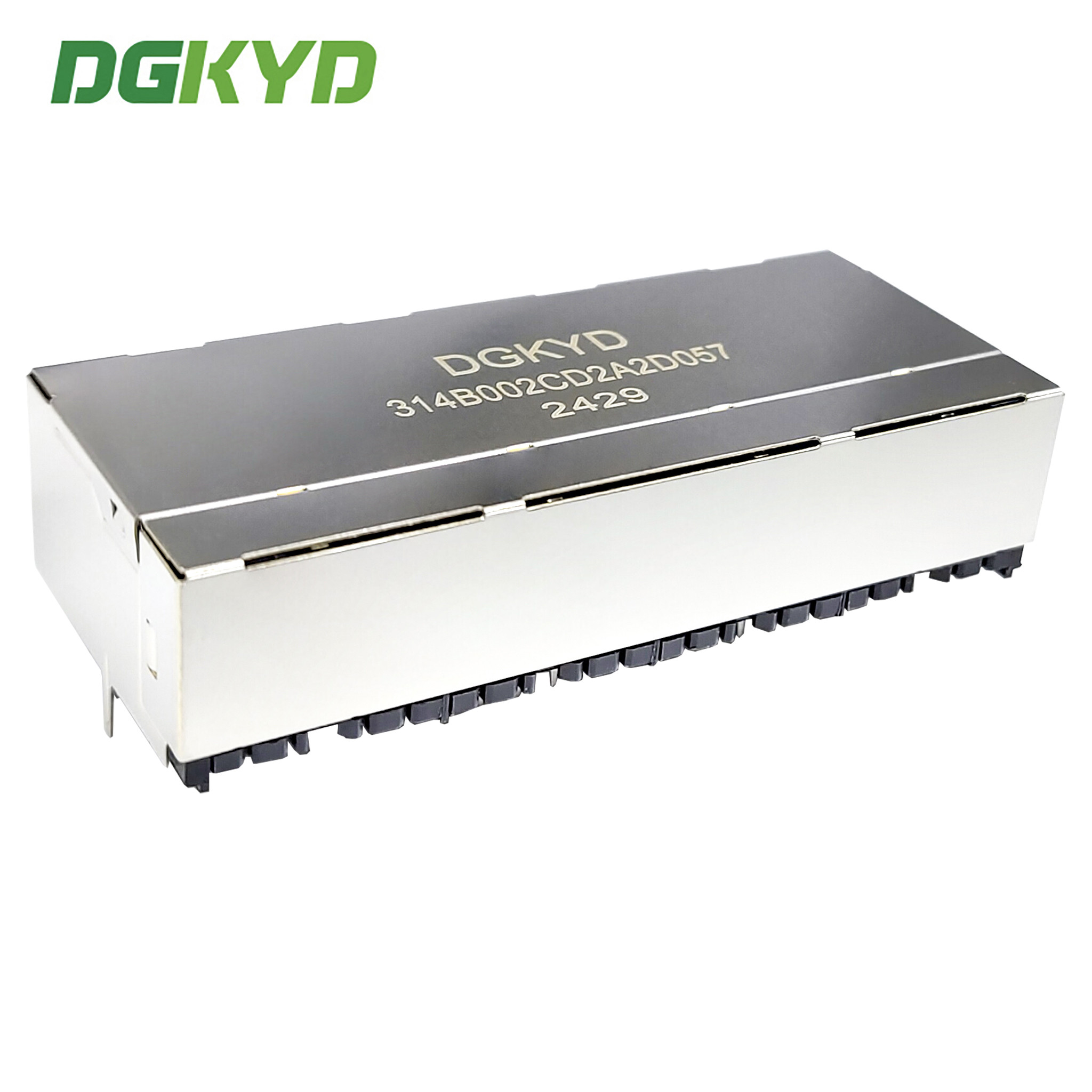

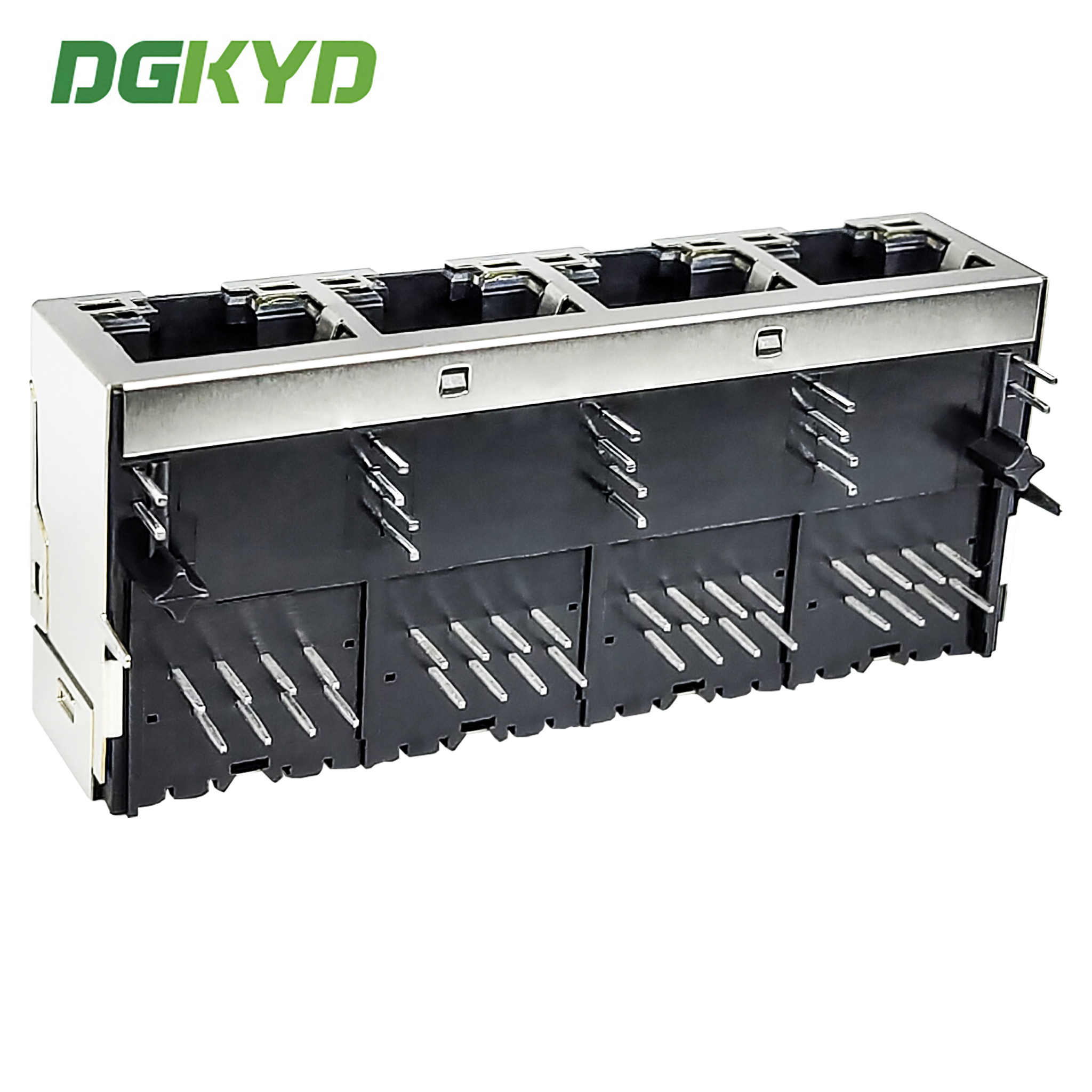

Konektor RJ45 soket jaringan TAB-UP 1X4 100BASE DGKYD314B002CD2A2D057
Dokumen Spesifikasi Produk
DGKYD314B002CD2A2D057.pdf
| Nomor Suku Cadang |
DGKYD314B002CD2A2D057 |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong dari Tiongkok |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipe Produk |
Konektor-Modular |
Gaya Konektor |
Jack |
| Tipe Jack |
RJ45 |
Tipe Konektor |
Modular Jack |
| Gaya Pengunci |
Standar |
Pengunci |
TAB-UP |
| Filter |
Dengan Filter |
Opsi LED |
Dengan LED |
| Warna LED |
Hijau/Kuning |
Penghenti Panel |
Dengan Penghenti Panel |
| Berpelindung |
Ya |
Berlaku Untuk |
Papan Sirkuit Cetak |
| Kecepatan Kinerja |
10/100/1000/BASE-T/TX |
Cocok untuk tipe pengelasan |
Reflowsolding(Alternatif). |
| Konfigurasi Port |
1X4 Port |
Jumlah Posisi |
8 |
| Konfigurasi Jack |
1X4 |
Terminal per Port |
8 |
| Bahan Pelindung |
Paduan Tembaga dilapisi Nikel sebelumnya |
Orientasi Pemasangan PCB |
Entri Samping (Sudut Kanan) |
| Bahan Pelapisan Area Sambungan Kontak |
Emas 6u/15u/30u/50u |
Bahan Dasar Kontak |
Perunggu Fosfor |
| Bahan Pelapisan Kontak Ekor Solder |
Timah-Timbal di atas Nikel |
Gaya Pemasangan PCB |
Through Hole |
| Metode Terminasi ke Papan PC |
Through Hole-Press-Fit |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Bahan Rumah |
PA66 Poliester |
Warna Rumah |
Hitam |
| Bahan Rumah Suhu |
Standar |
Peringkat Mudah Terbakar UL |
UL 94V-0 |
Antarmuka: aplikasi kepala kristal: Ethernet 10 / 100 / 1000BASE-T
Tipe: RJ45 dengan magnet terpasang
Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti-interferensi
Suhu kerja: 40 ℃ - 85 ℃
Suhu penyimpanan: - 40 ℃ - 85 ℃
Penyolderan bebas timbal: penyolderan gelombang hingga 265 ℃
Serangkaian lengkap aksesori sirkuit terintegrasi RJ45, pasokan langsung produsen konektor jaringan RJ45
1. Mode bisnis: Produsen
2. Waktu pengiriman: pengiriman tepat waktu, sekitar dua minggu.
3. Spesifikasi untuk pilihan: lampu indikator LED (hijau, kuning, merah, oranye, biru, LED dua warna)>
Pelindung dengan jari EMI atau tidak
rasio kumparan inti magnetik
opsi diversifikasi sirkuit magnetik
pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan rumah plastik (PBT,PA46,PA9T, LCP)
4. Properti listrik produk memenuhi standar industri, penampilan dan properti mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!
Parameter kinerja:
1. Berlaku untuk Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi IEEE 802.3 & ANSI X 3.263 standar
3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan 8Ma DC Bias
4. Proses penyolderan gelombang 265 ℃ Maks memenuhi persyaratan standar EU ROHS
5. Tegangan tahan: 2250VDC 1mA maks, 60s
6.Impedansi: 100 ohm
7. Antarmuka RJ45 memenuhi FCC 68.5 standar
8. Resistansi DC: 1.5 Ω
FAQ:
1. T: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah produsen. Selamat datang di pabrik kami.
2. T: Bagaimana dengan waktu tunggu Anda?
A: Untuk produk yang tersedia, barang akan dikirim dalam waktu 5-7 hari kerja setelah pembayaran. Untuk produk yang disesuaikan dan produk yang tidak tersedia, waktu pengiriman harus dikonfirmasi sesuai dengan jumlah pesanan Anda.
3. T: Bisakah Anda memberikan sampel? Apakah gratis?
A: Ya. Biasanya kami dapat menyediakan 2-3 sampel produk standar gratis untuk pengujian.
4. T: Bisakah saya memasang logo saya sendiri?
A: Ya. Sebagai produsen dengan pengalaman OEM 11 tahun, kami sepenuhnya mampu menyesuaikan produk untuk Anda.
