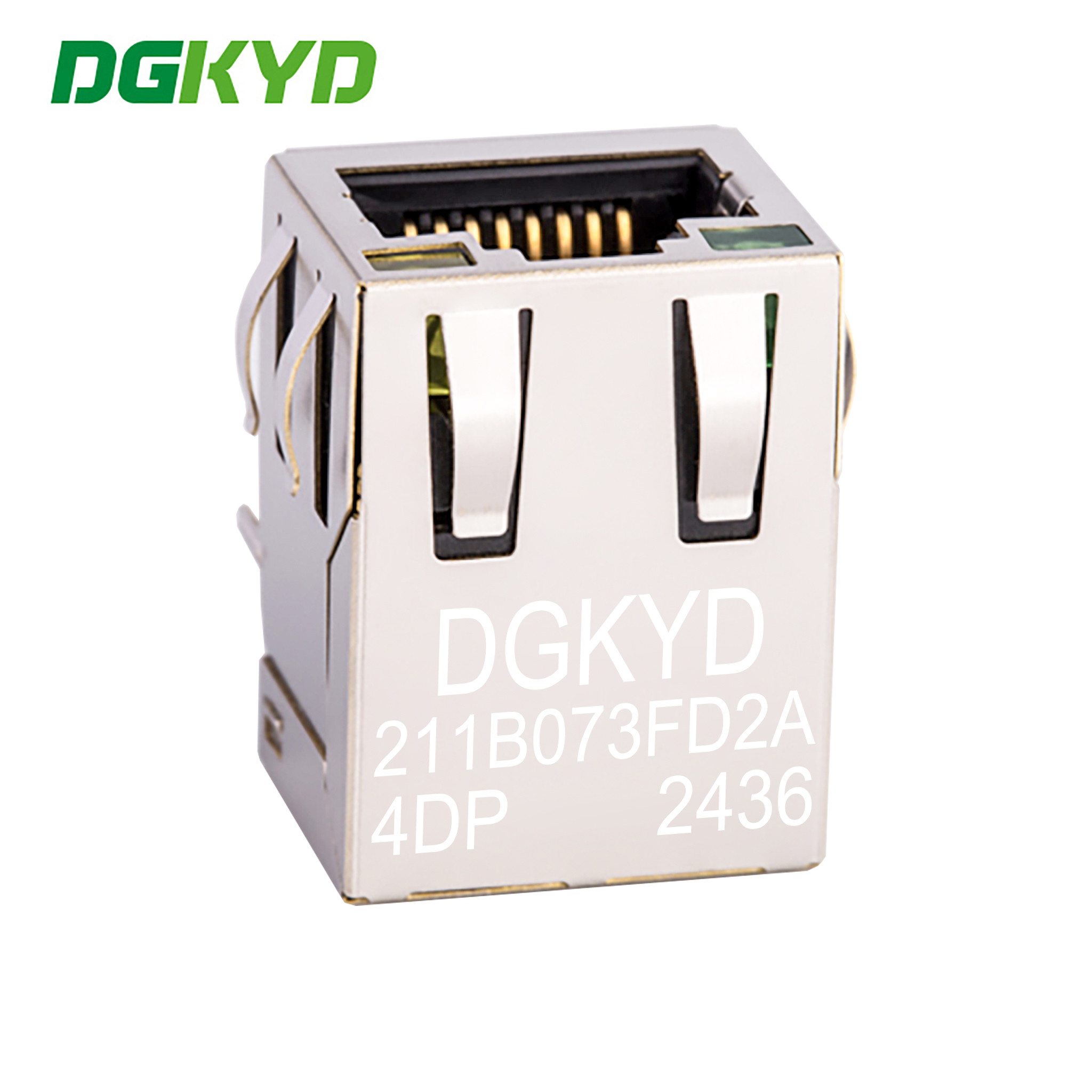

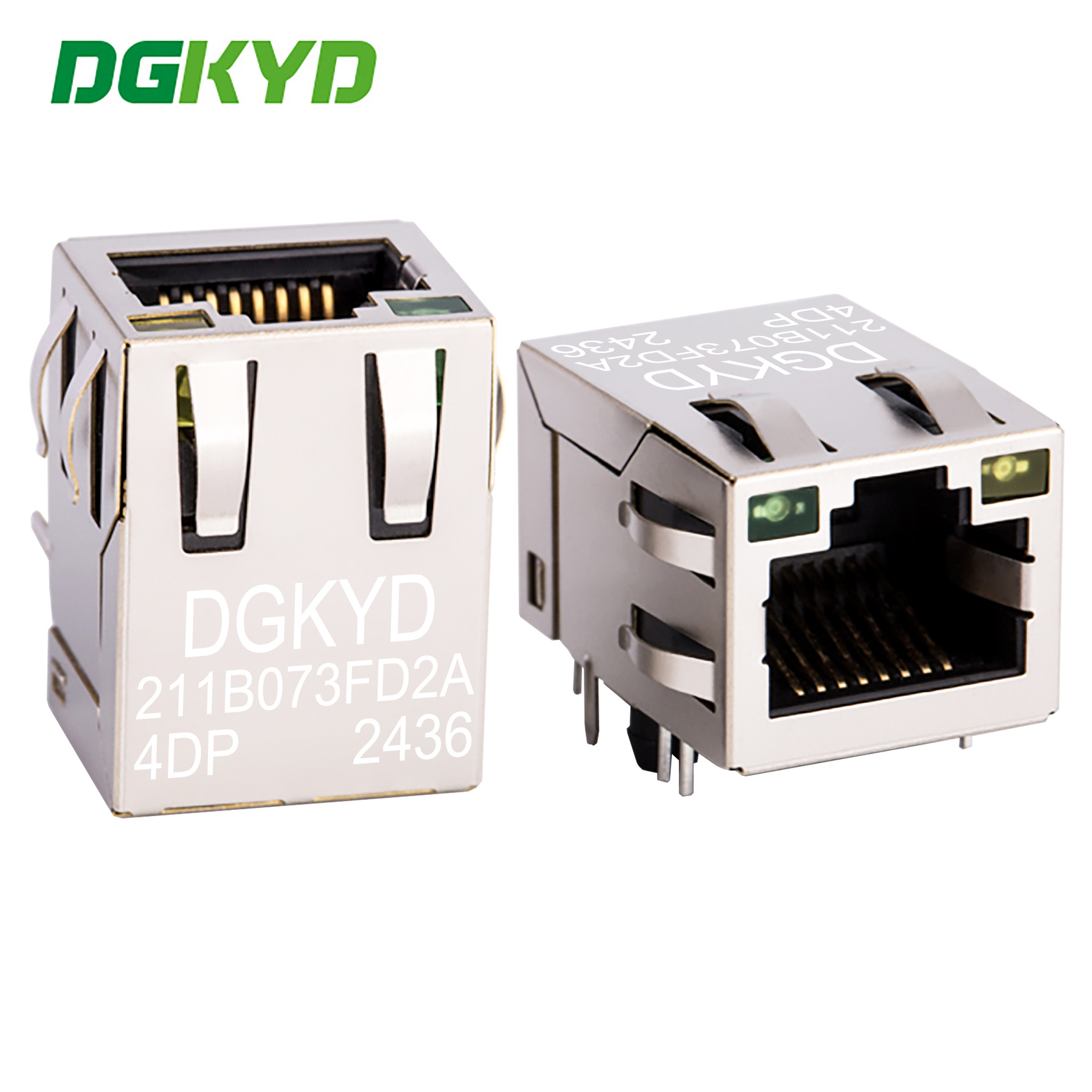

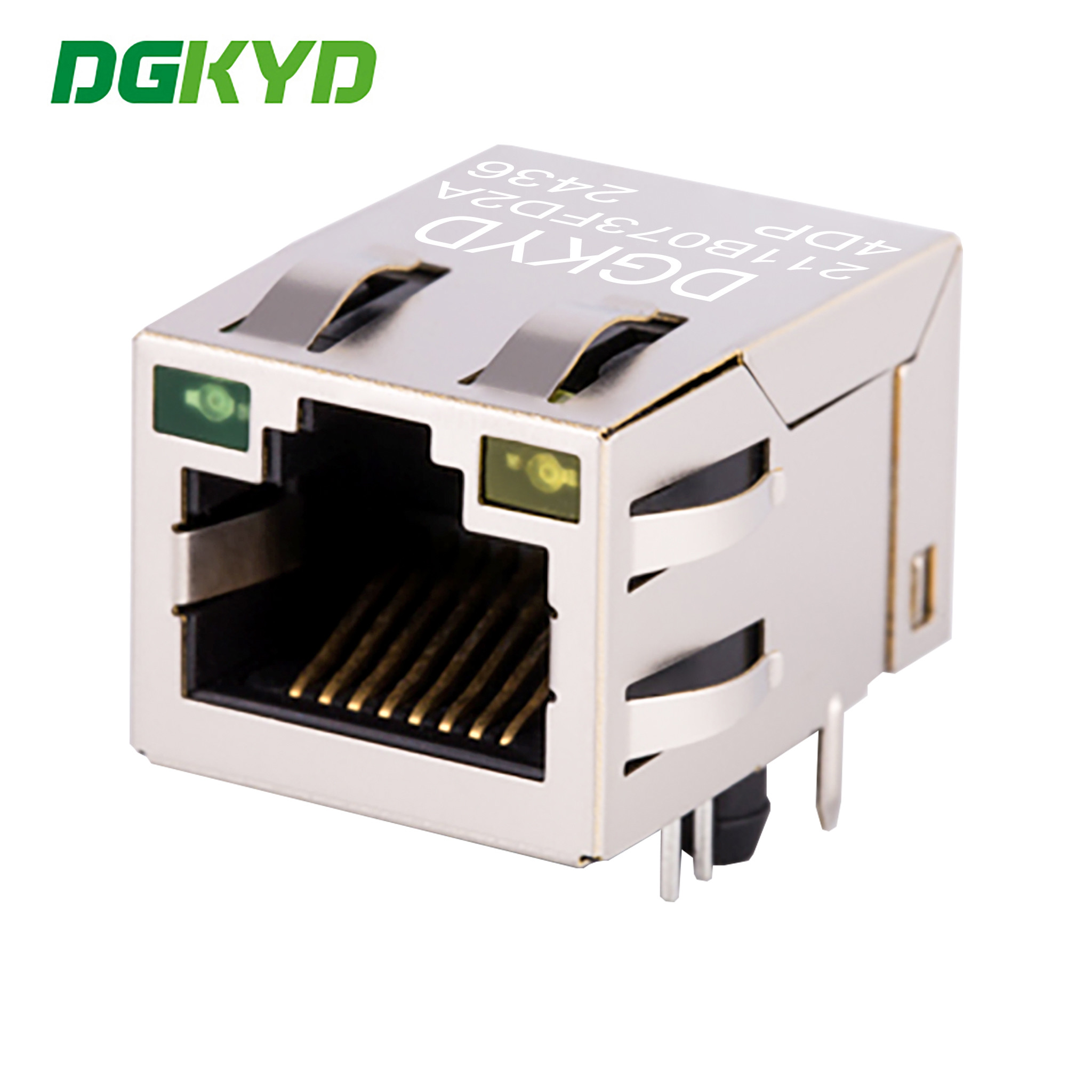

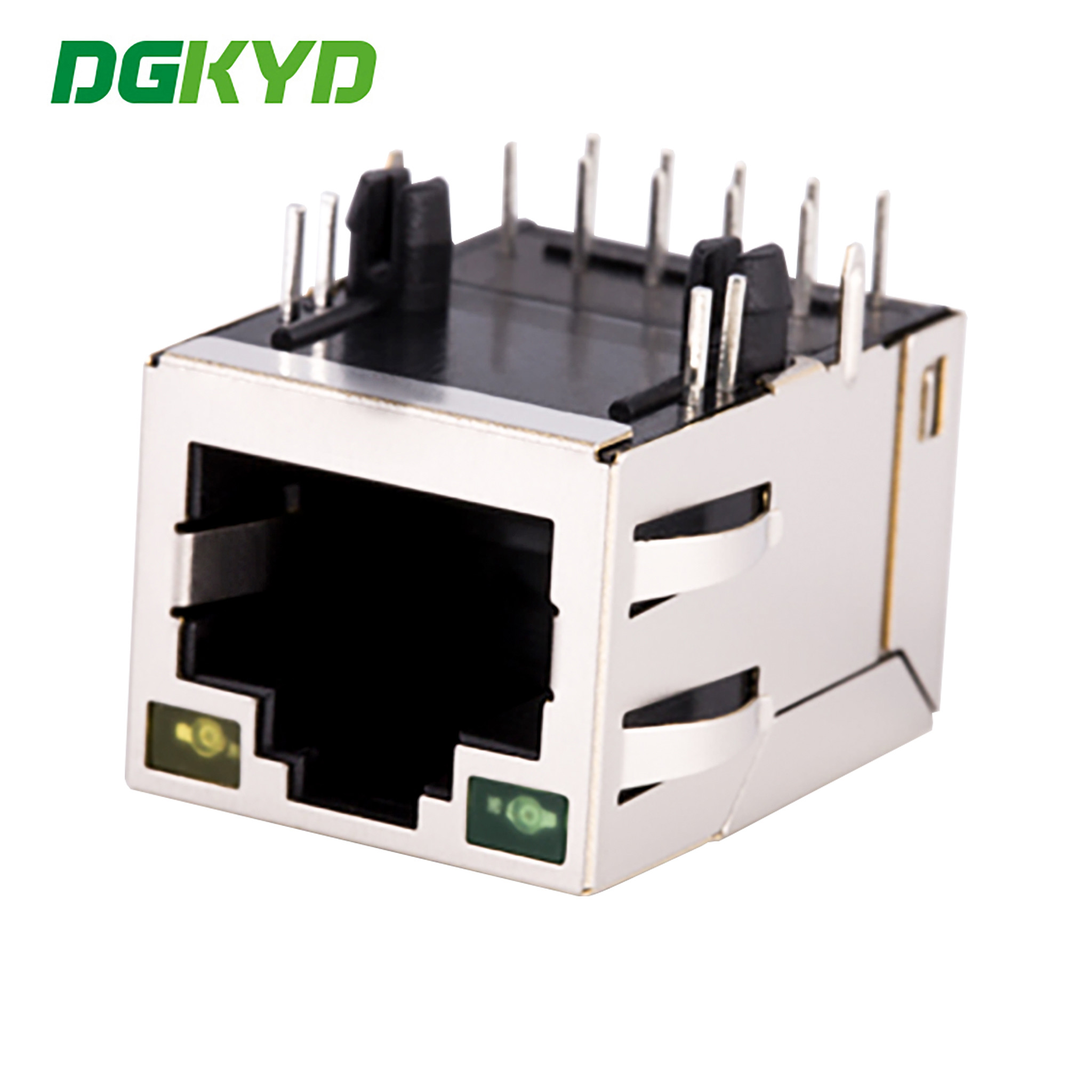

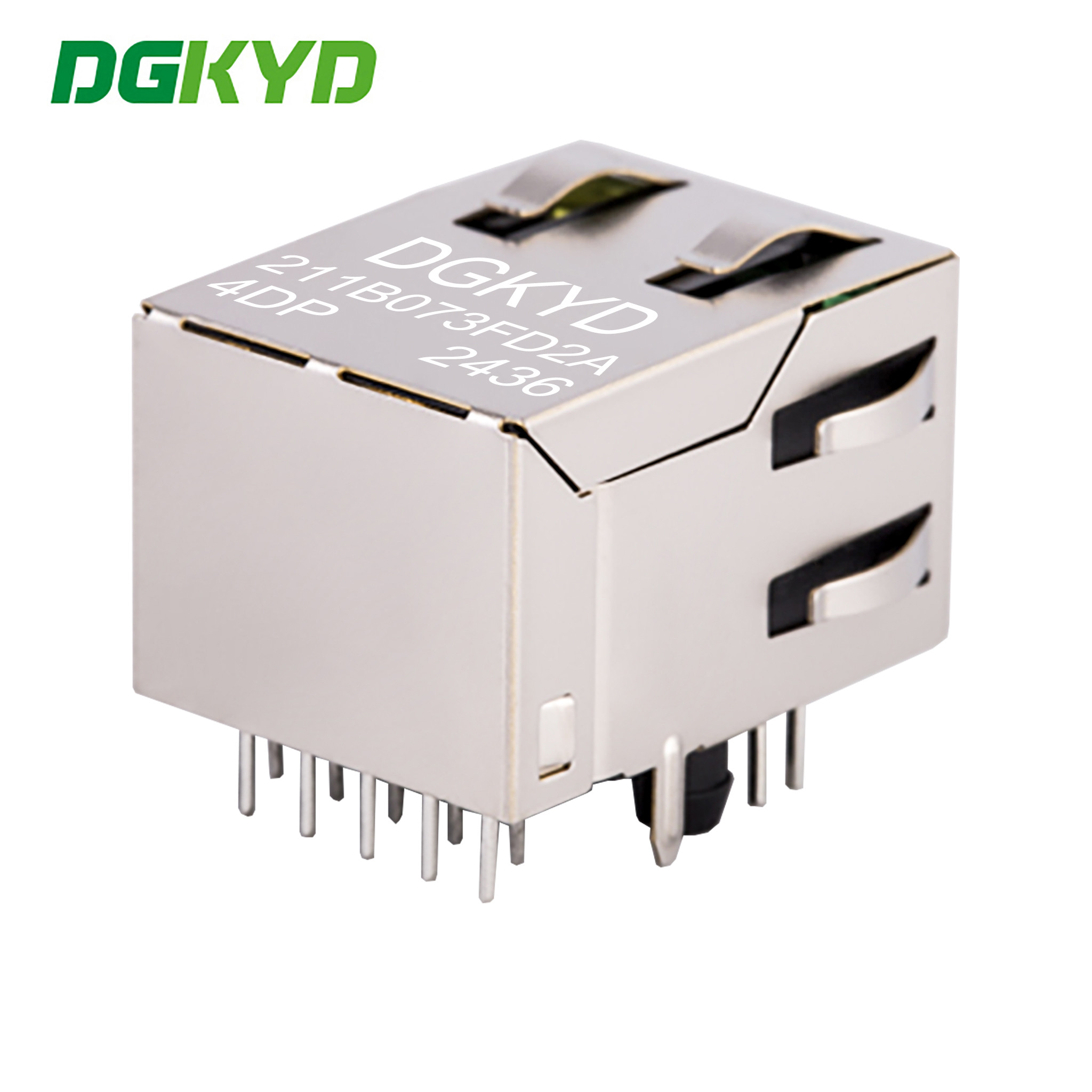

DGKYD211B073FD2A4DP RJ45 Konektor POE Interface TAB-UP Ethernet Filter

Deskripsi Produk

Konektor RJ45 Antarmuka POE TAB-UP Filter Ethernet DGKYD211B073FD2A4DP

Dokumen Spesifikasi Produk
DGKYD211B073FD2A4DP.pdf
Parameter


Spesifikasi Material:

• Inti Plastik: PBT Hitam berisi serat kaca (UL94V-0)
• Kontak: pin emas tebal 0,35mm perunggu fosfor dilapisi nikel lalu dengan emas 6u
• Terminal PCB: Perunggu Fosfor, Ekor-Timah di atas Nikel
• Rumah: Fenolik, PBT Hitam (UL94V-0)
• Cangkang Logam: Paduan Tembaga, dilapisi Timah dan Nikel

  Aplikasi:
  Konektor RJ45 terintegrasi utama digunakan untuk:
  • Kartu jaringan 10/10/1000M, kartu jaringan PCMCIA, Hub USB, switch jaringan, router, transceiver serat optik, optik
  transceiver, telepon IP,kotak set-top internet, kamera internet, jembatan jaringan, komputer, telekomunikasi, MODEM,
  HomePNA, DSL/ADSL dan sebagainya.

  Spesifikasi Listrik pada 25℃
  ．Kerugian Penyisipan: 1-100MHZ -1,0dB maks
  ．Kerugian Pengembalian: 1-30MHZ -16,0dB min
  30-60MHZ -14,0dB min
  60-80MHZ -10,0dB min
  ．Cross Talk: 1-30MHZ -40,0dB min
  30-60MHZ -35,0dB min
  60-80MHZ -30,0dB min
  ．CMR: 1-100MHZ -35dB min
  ．Hi-pot: 1500v AC 6S 1mA
  ．Rasio Belitan: 1CT: 1CT±3%
  ．OCL: 350uH @100KHZ 100Mv 8mA DC

•







  Antarmuka: kepala kristal aplikasi: Ethernet 10 / 100 / 1000BASE-T

  Tipe: RJ45 dengan magnetik terpasang

  Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti-interferensi

  Suhu kerja:40 ℃ - 85 ℃

  Suhu penyimpanan: - 40 ℃ - 85 ℃

  Penyolderan bebas timbal: penyolderan gelombang hingga 265 ℃

  Aksesori sirkuit terintegrasi seri penuh RJ45, pasokan langsung produsen konektor jaringan RJ45

  1. Mode bisnis: Produsen

  2. Waktu pengiriman: pengiriman tepat waktu, sekitardua minggu.

  3. Spesifikasi pilihan: lampu indikator LED (LED hijau, kuning, merah, oranye, biru, dua warna)>

  Pelindung dengan jari EMI atau tidak

  rasio koil inti magnetik

  opsi diversifikasi sirkuit magnetik

  pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)

  bahan rumah plastik (PBT, PA46, PA9T, LCP)

  4. Properti listrik produk memenuhi standar industri, penampilan dan properti mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!

  Parameter Kinerja:

  1. Berlaku untuk Ethernet, rasio koil: 1CT: 1CT

  2. Memenuhi IEEE 802.3 & ANSI X 3.263 standar

  3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan 8Ma DC Bias

  4. Proses penyolderan gelombang 265 ℃ Maks memenuhi persyaratan standar EU ROHS

  5. Tegangan tahan: 2250VDC 1mA maks, 60s

  6.Impedansi: 100 ohm

  7. Antarmuka RJ45 memenuhi FCC 68.5 standar

  8. Resistansi DC: 1,5 Ω



  FAQ:

  1. T: Apakah Anda perusahaan dagang atau produsen?
  A: Kami adalah produsen. Selamat datang di pabrik kami.

  2. T: Bagaimana dengan waktu tunggu Anda?
  A: Untuk produk yang tersedia, barang akan dikirim dalam waktu 5-7 hari kerja setelah pembayaran. Untuk produk yang disesuaikan dan produk yang tidak tersedia, waktu pengiriman harus dikonfirmasi sesuai dengan jumlah pesanan Anda.

  3. T: Bisakah Anda memberikan sampel? Apakah gratis?
  A: Ya. Biasanya kami dapat menyediakan 2-3 sampel produk standar gratis untuk pengujian.

  4. T: Bisakah saya memasang logo saya sendiri?
  A: Ya. Sebagai produsen dengan pengalaman OEM selama 11 tahun, kami sepenuhnya mampu menyesuaikan produk untuk Anda.
