Deskripsi Produk

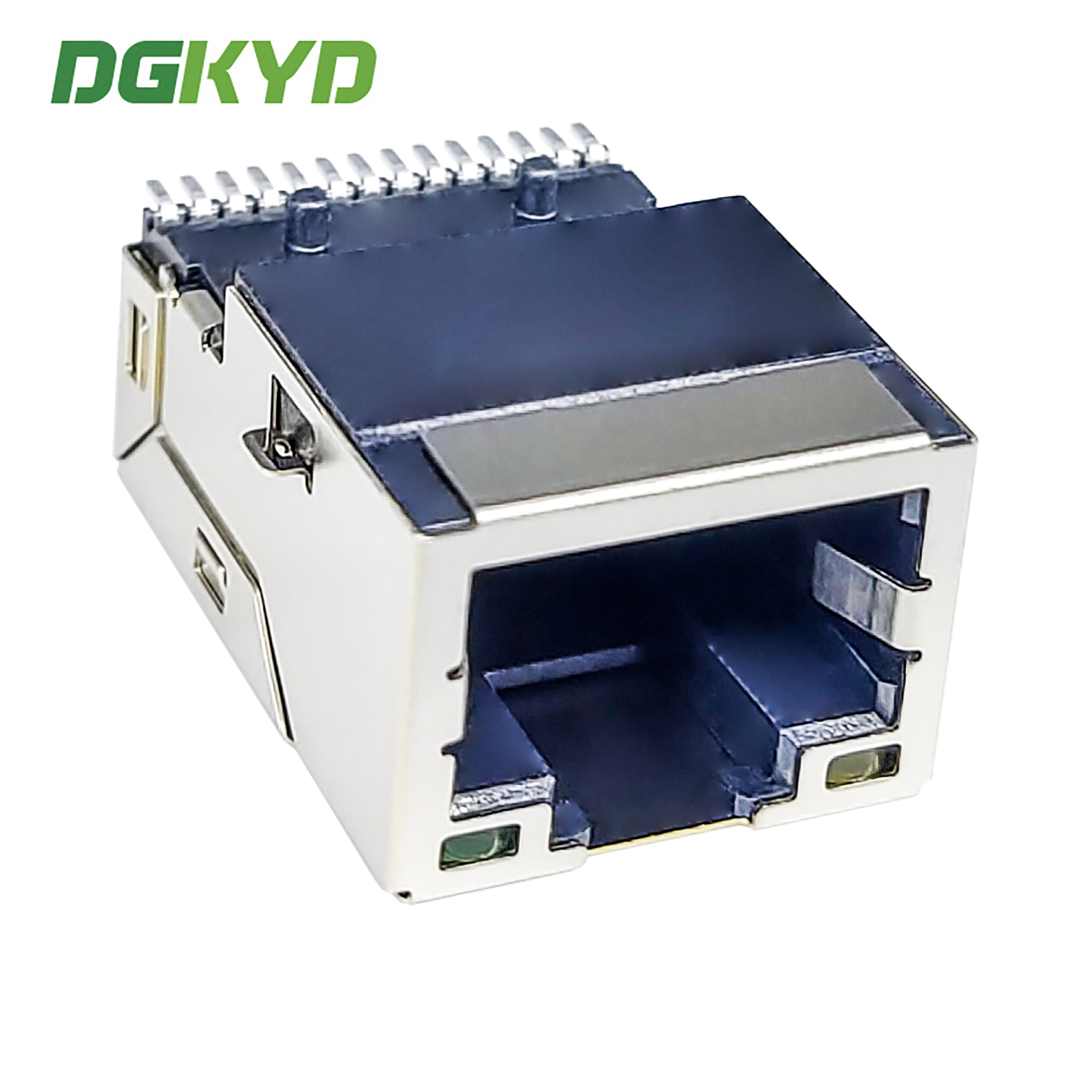

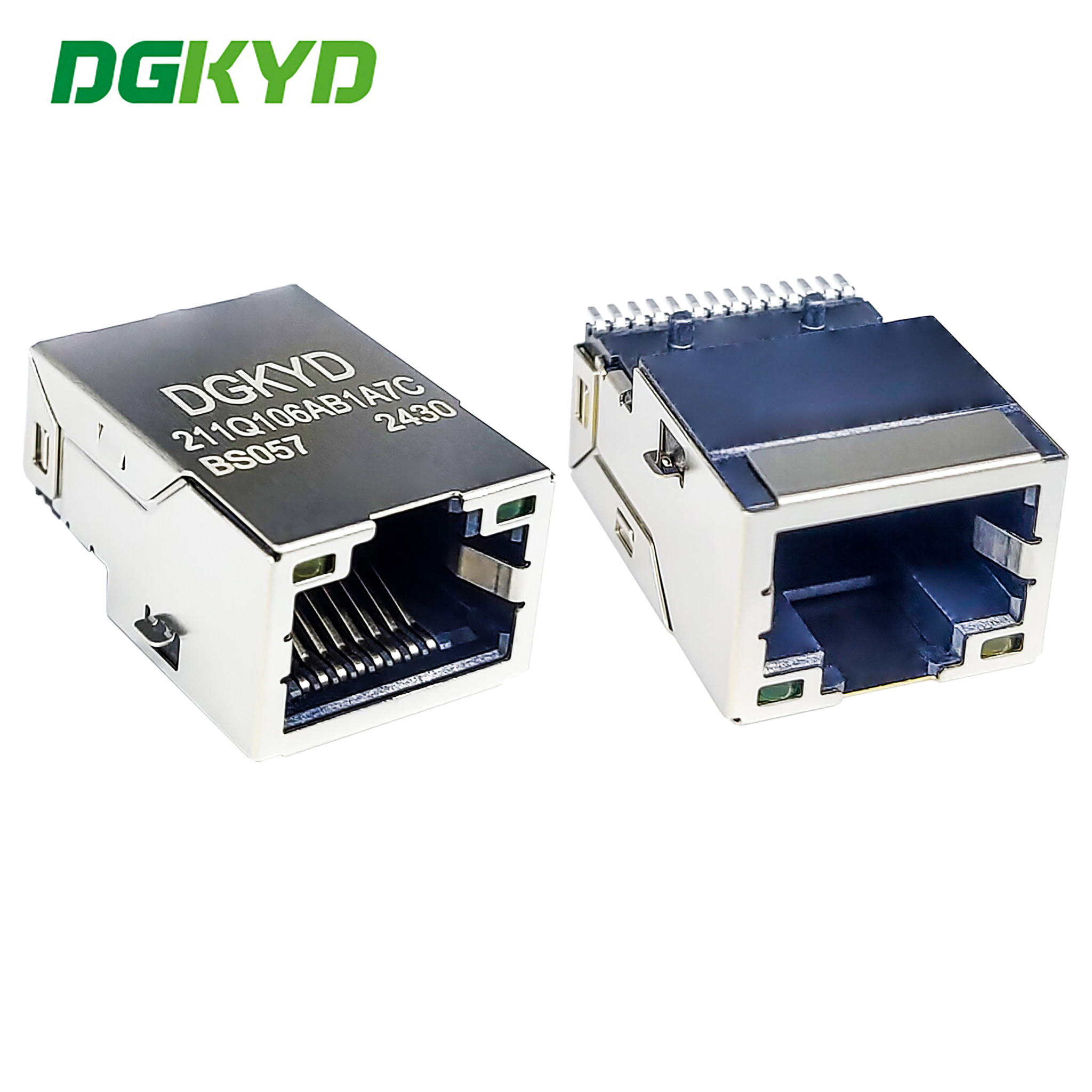

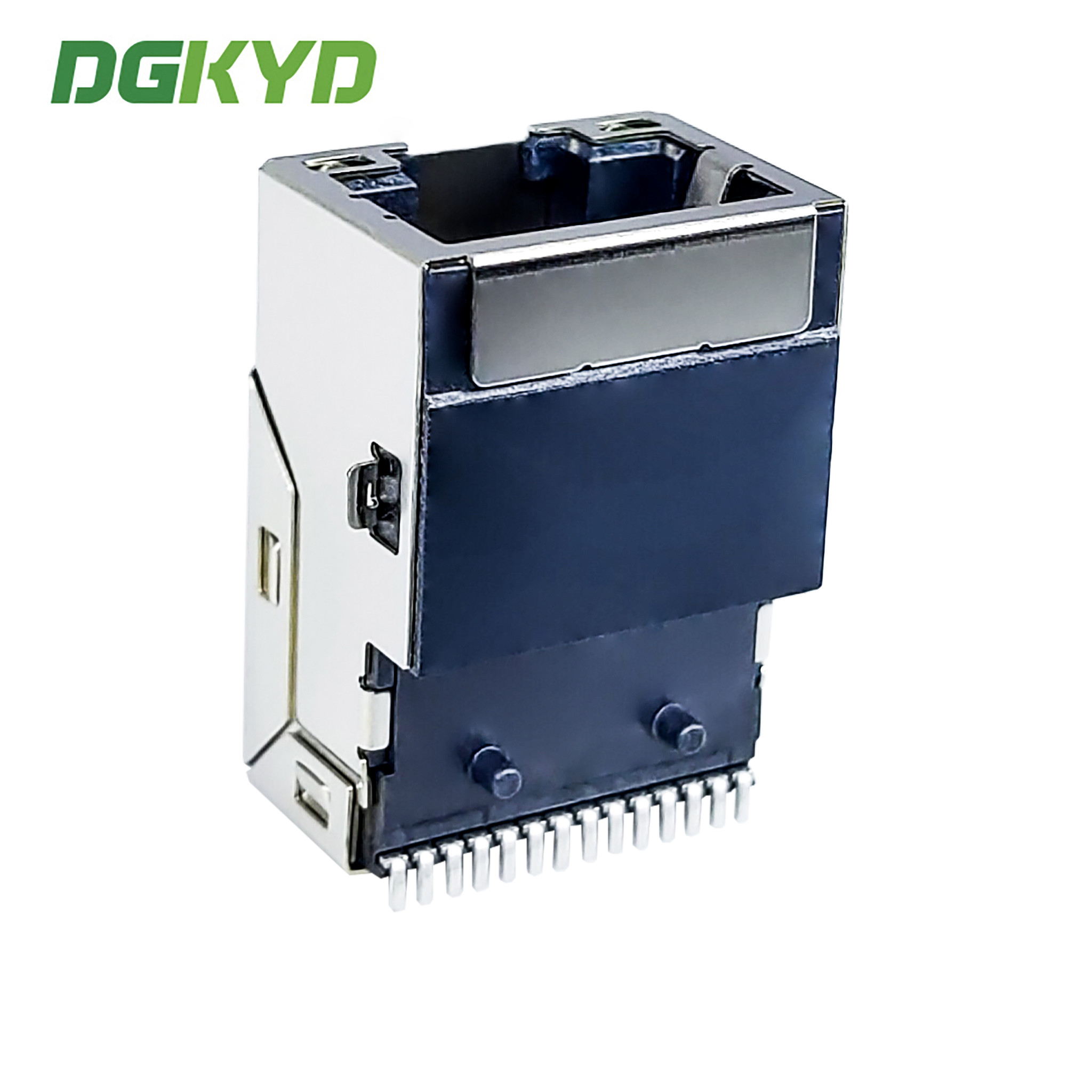

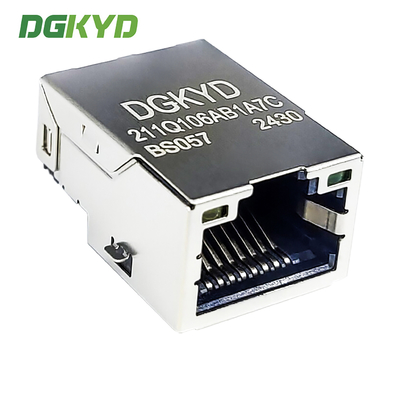

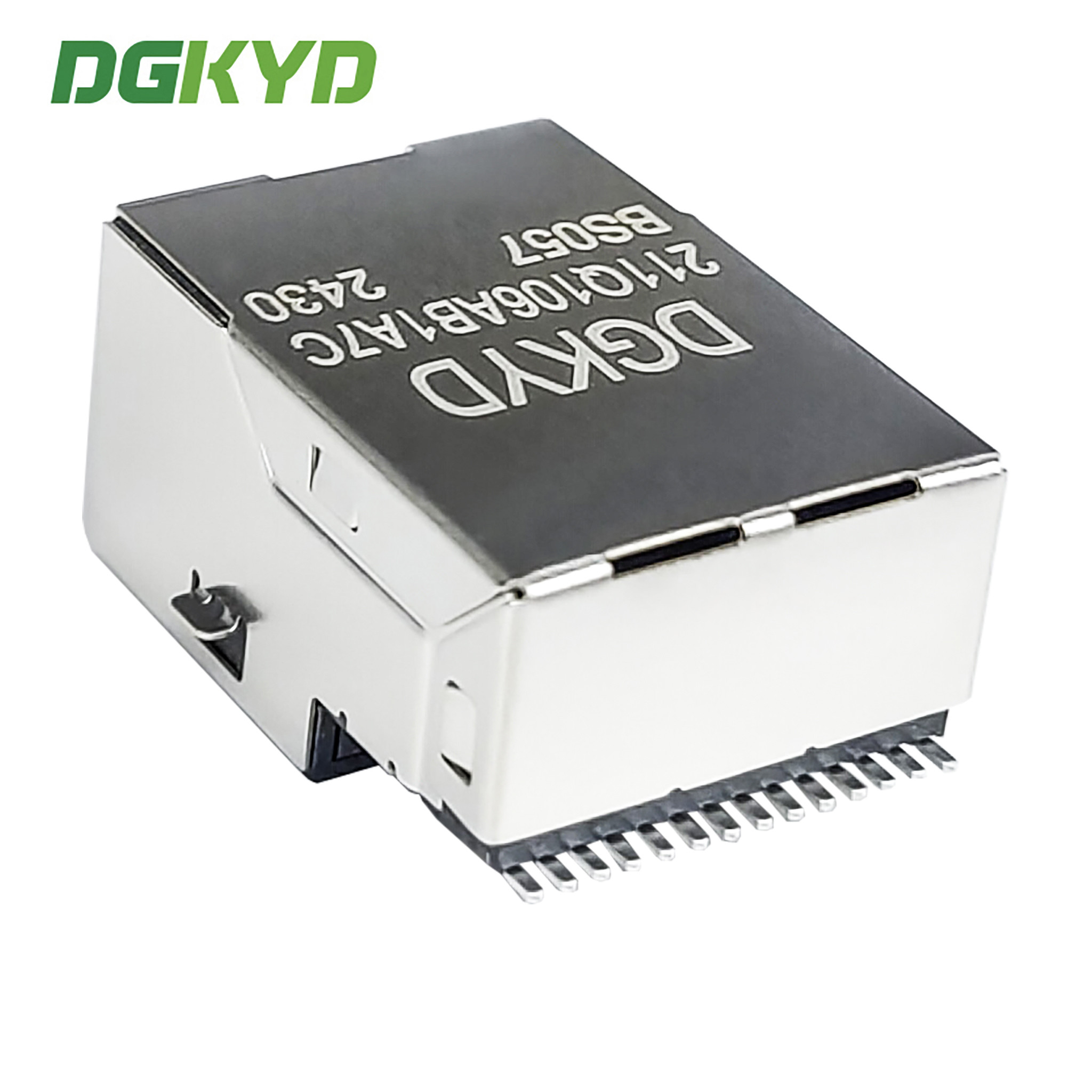

Konektor jaringan filter terintegrasi RJ45 1000/BASE-T antarmuka pemasangan permukaan LCP DGKYD211Q106AB1A7CBS057
Dokumen Spesifikasi Produk
DGKYD211Q106AB1A7CBS057.pdf
| Nomor Bagian |
DGKYD211Q106AB1A7CBS057 |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong, Tiongkok |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Jenis Produk |
Konektor-Modular |
Gaya Konektor |
Jack |
| Tipe Jack |
RJ45 |
Tipe Konektor |
Jack Modular |
| Gaya Pengunci |
Standar |
Kait |
TAB-UP |
| Filter |
Dengan Filter |
Opsi LED |
Dengan LED |
| Warna LED |
Kuning-Hijau |
Pemberhentian Panel |
Dengan Pemberhentian Panel |
| Berpelindung |
Ya |
Berlaku Untuk |
Papan Sirkuit Cetak |
| Kecepatan Kinerja |
10/100/1000/BASE-T/TX |
Cocok untuk jenis pengelasan |
Reflowsolding (Alternatif). |
| Konfigurasi Port |
Port tunggal |
Jumlah Posisi |
10 |
| Konfigurasi Jack |
1X1 |
Terminal per Port |
8 |
| Material Pelindung |
Paduan Tembaga dilapisi nikel |
Orientasi Pemasangan PCB |
Entri Samping (Sudut Kanan) |
| Material Pelapisan Area Perkawinan Kontak |
Emas 6u/15u/30u/50u |
Material Dasar Kontak |
Perunggu Fosfor |
| Material Pelapisan Kontak Ekor Solder |
Timah-Timbal di atas Nikel |
Gaya Pemasangan PCB |
Melalui Lubang |
| Metode Terminasi ke Papan PC |
Melalui Lubang-Tekan-Pas |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Material Rumah |
Poliester LCP |
Warna Rumah |
Hitam |
| Suhu Material Rumah |
Standar |
Peringkat Mudah Terbakar UL |
UL 94V-0 |
Tipe antarmuka: aplikasi kepala kristal: Ethernet 10 / 100 / 1000BASE-T
Tipe: RJ45 built in magnetik
Frekuensi kerja: frekuensi tinggi karakteristik: penyaringan, anti-interferensi
Suhu kerja: 40 ℃ - 85 ℃
Suhu penyimpanan: - 40 ℃ - 85 ℃
Penyolderan bebas timah: tinggi penyolderan gelombang hingga 265 ℃
Seri lengkap RJ45 dari aksesoris sirkuit terpadu, pemasok langsung konektor jaringan RJ45
1. Mode bisnis: Produsen
2. Waktu pengiriman: pengiriman tepat waktu, sekitar dua minggu.
3. Spesifikasi untuk pilihan: Lampu indikator LED (hijau, kuning, merah, oranye, biru, LED dua warna)>
Pelindung dengan jari EMI atau tidak
rasio kumparan inti magnetik
diversifikasi sirkuit magnetik opsional
pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
material rumah plastik (PBT, PA46, PA9T, LCP)
4. Sifat listrik produk memenuhi standar industri, penampilan dan sifat mekanik memenuhi dimensi penampilan, standar industri manufaktur mekanik, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!
Parameter kinerja:
1. Diterapkan pada Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi IEEE 802.3 & ANSI X 3.263 standar
3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan 8Ma DC Bias
4. Proses penyolderan gelombang 265 ℃ Maks memenuhi persyaratan standar EU ROHS
5. Tegangan tahan: 2250VDC 1mA maks, 60s
6.Impedansi: 100 ohm
7. Antarmuka RJ45 memenuhi FCC 68.5 standar
8. Resistansi DC: 1.5 Ω
