Deskripsi Produk

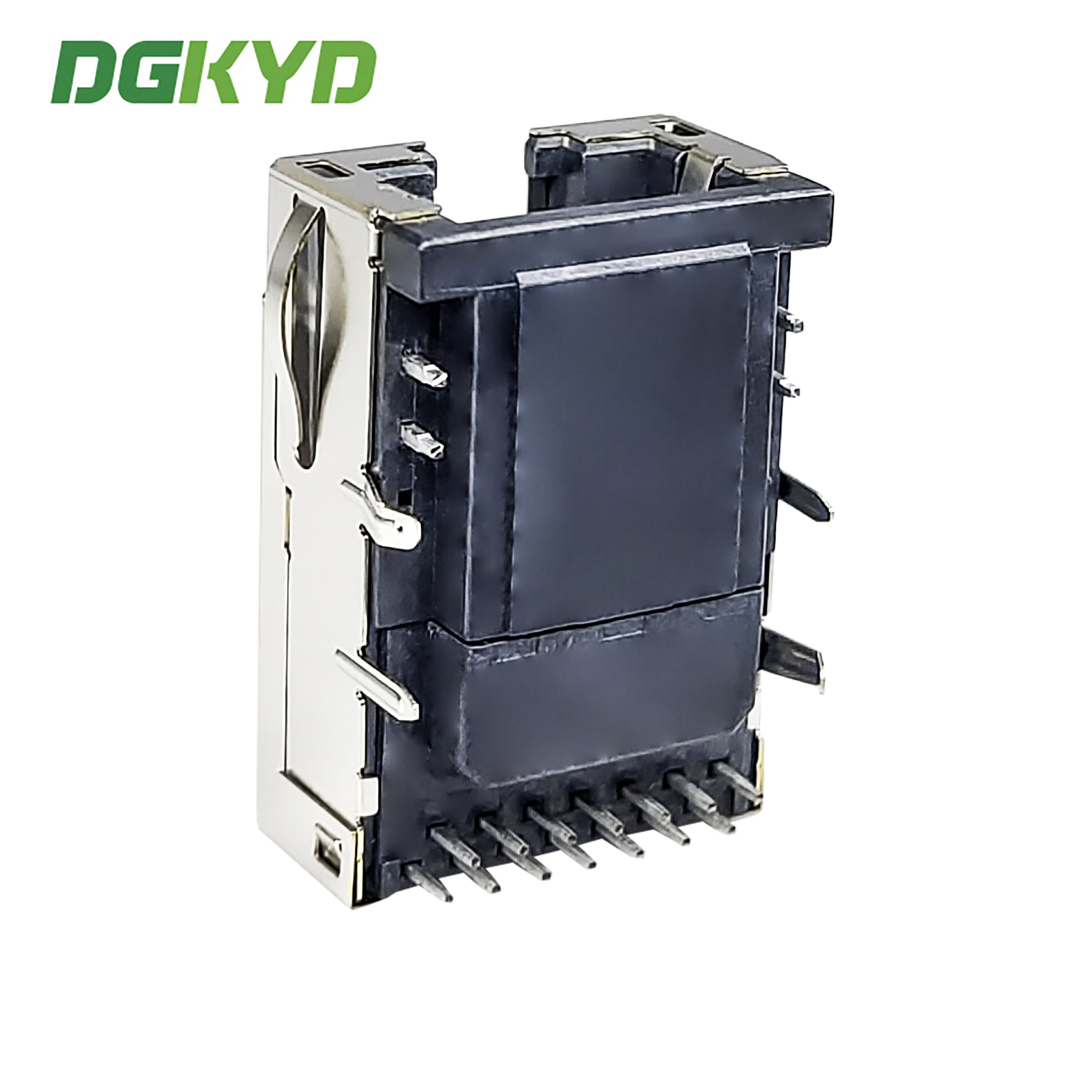

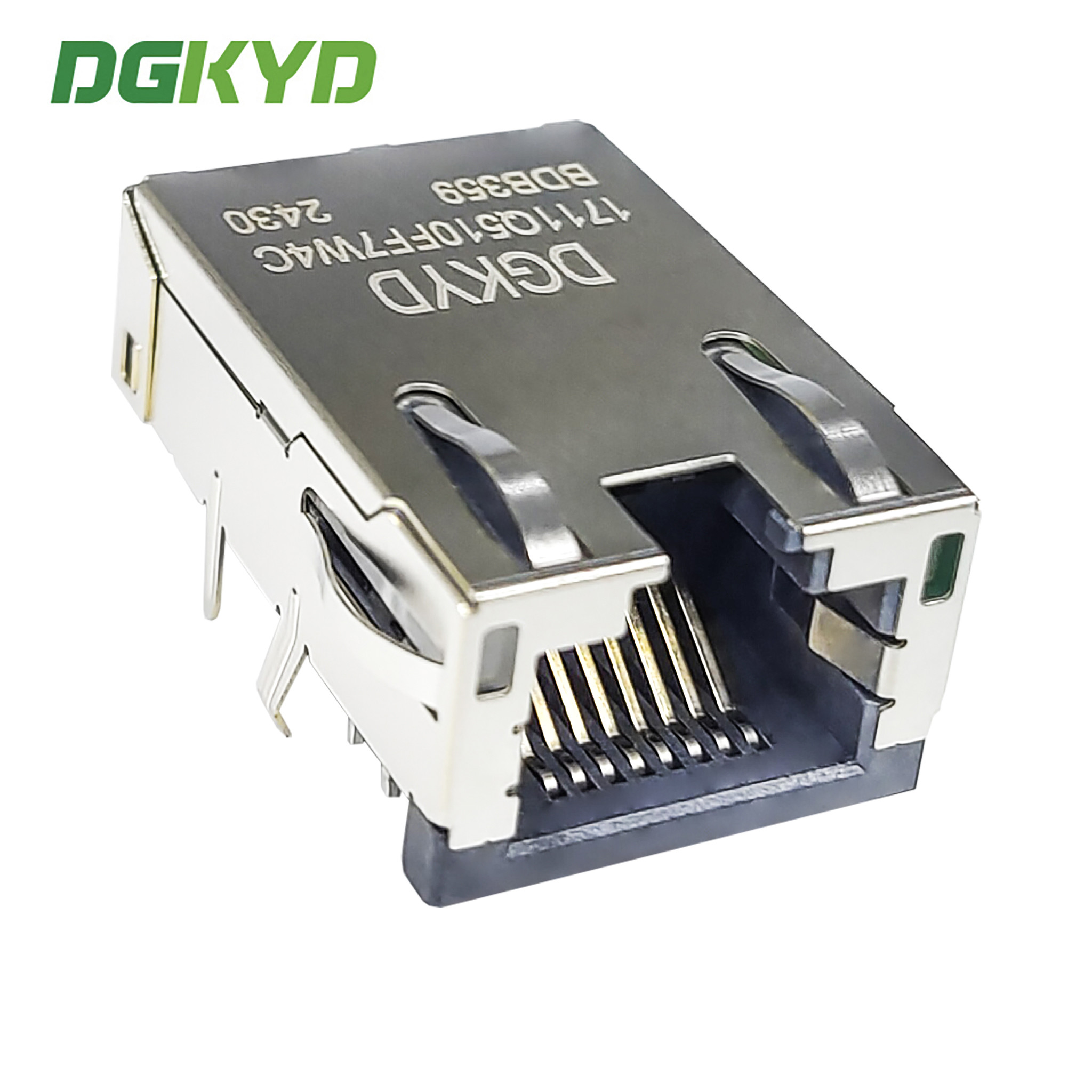

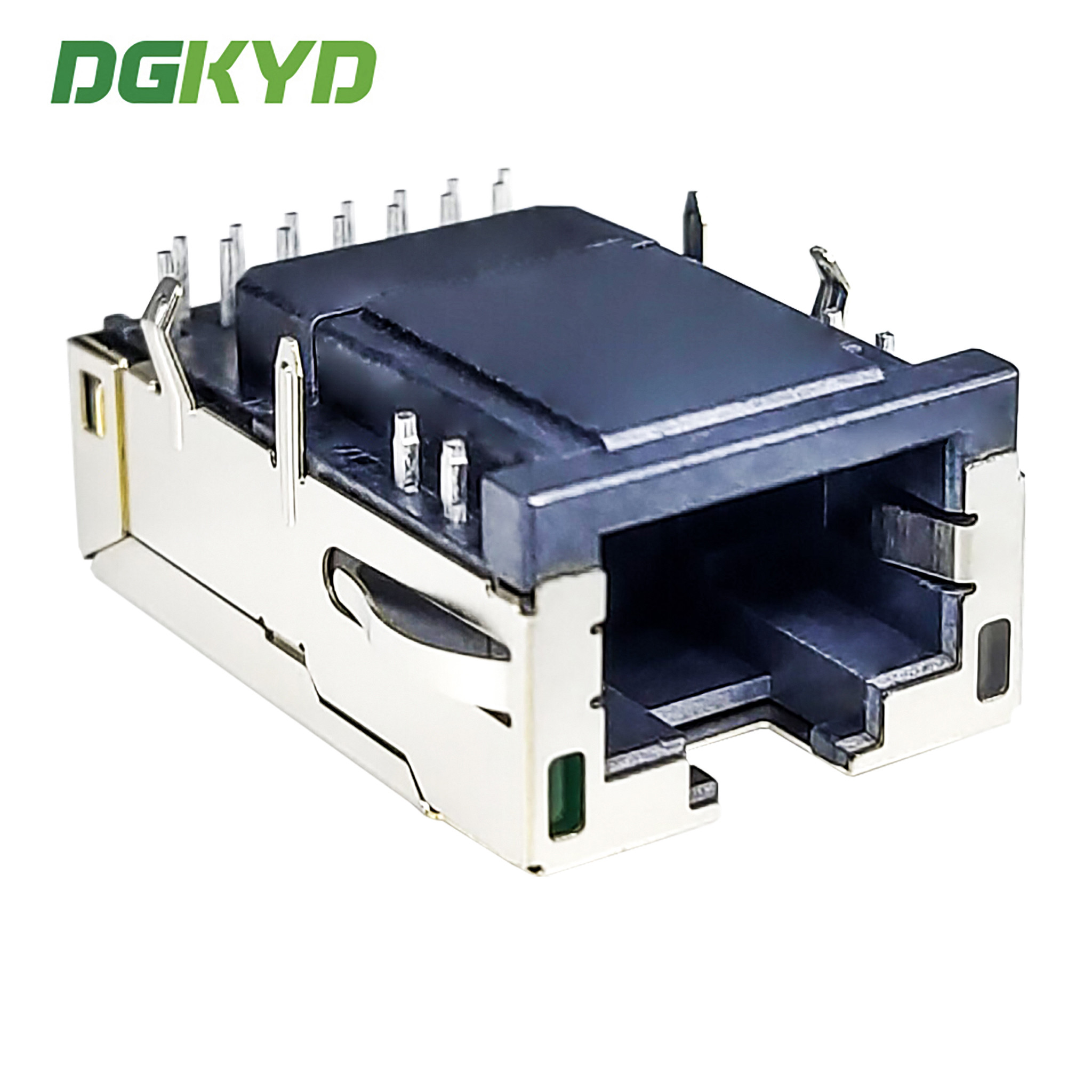

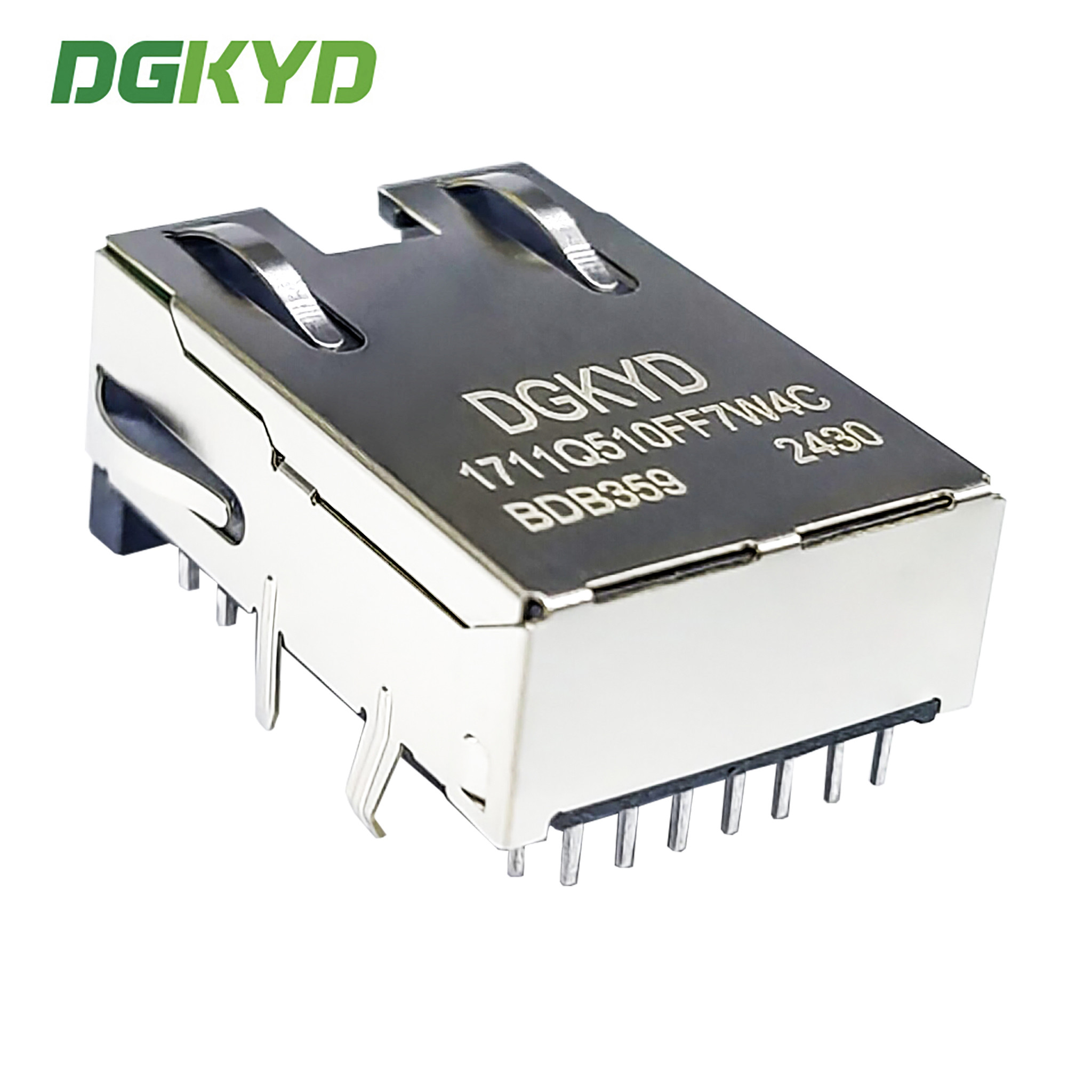

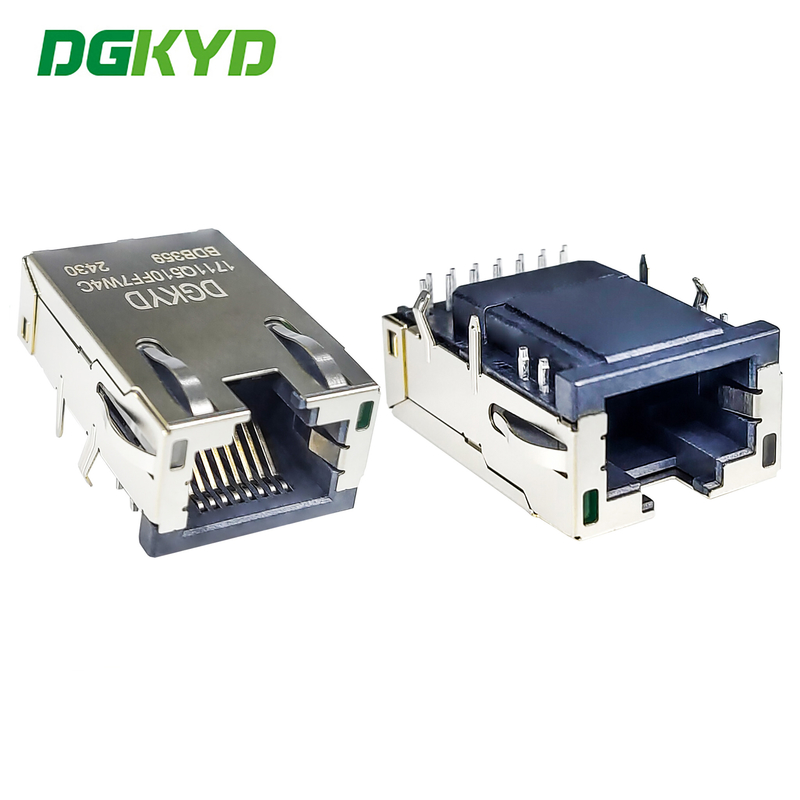

Konektor jaringan terintegrasi RJ45 1000/BASE-T dengan filter 30U antarmuka DGKYD1711Q510FF7W4CBDB359
Dokumen Spesifikasi Produk
DGKYD1711Q510FF7W4CBDB359.pdf
| Nomor Suku Cadang |
DGKYD1711Q510FF7W4CBDB359 |
Merek |
DGKYD/OEM/ODM |
| Tempat Asal |
Guangdong Tiongkok |
Sertifikasi |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Tipe Produk |
Konektor Modular |
Gaya Konektor |
Jack |
| Tipe Jack |
RJ45 |
Tipe Konektor |
Modular Jack |
| Gaya Pengunci |
Standar |
Pengunci |
TAB-UP |
| Filter |
Dengan Filter |
Opsi LED |
Dengan LED |
| Warna LED |
Hijau/Oranye-Hijau |
Panel Stops |
Dengan Panel Stops |
| Berpelindung |
Ya |
Berlaku Untuk |
Papan Sirkuit Cetak |
| Kecepatan Kinerja |
10/100/1000/BASE-T/TX |
Cocok untuk tipe pengelasan |
Penyolderan ulang (Alternatif). |
| Konfigurasi Port |
Port tunggal |
Jumlah Posisi |
14 |
| Konfigurasi Jack |
1X1 |
Terminal per Port |
8 |
| Bahan Pelindung |
Paduan Tembaga dilapisi Nikel sebelumnya |
Orientasi Pemasangan PCB |
Entri Samping (Sudut Kanan) |
| Bahan Pelapisan Area Sambungan Kontak |
Emas 6u/15u/30u/50u |
Bahan Dasar Kontak |
Perunggu Fosfor |
| Bahan Pelapisan Ekor Solder |
Timah-Timbal di atas Nikel |
Gaya Pemasangan PCB |
Through Hole |
| Metode Terminasi ke Papan PC |
Through Hole-Press-Fit |
Kunci Papan |
Dengan/Tanpa Kunci Papan |
| Bahan Housing |
LCP Poliester |
Warna Housing |
Hitam |
| Bahan Housing Suhu |
Standar |
Rating Mudah Terbakar UL |
UL 94V-0 |
Antarmuka: aplikasi kepala kristal: Ethernet 10 / 100 / 1000BASE-T
Tipe: RJ45 dengan magnetik terintegrasi
Frekuensi kerja: karakteristik frekuensi tinggi: penyaringan, anti-interferensi
Suhu kerja: 40 ℃ - 85 ℃
Suhu penyimpanan: - 40 ℃ - 85 ℃
Penyolderan bebas timbal: penyolderan gelombang hingga 265 ℃
Serangkaian lengkap aksesori sirkuit terintegrasi RJ45, pasokan langsung produsen konektor jaringan RJ45
1. Mode bisnis: Produsen
2. Waktu pengiriman: pengiriman tepat waktu, sekitar dua minggu.
3. Spesifikasi pilihan: lampu indikator LED (hijau, kuning, merah, oranye, biru, LED dua warna)>
Pelindung dengan jari EMI atau tidak
rasio kumparan inti magnetik
opsi diversifikasi sirkuit magnetik
pelapisan emas kontak (FU, 3U, 6U, 15u, 30U, 50U)
bahan housing plastik (PBT,PA46,PA9T, LCP)
4. Properti listrik produk memenuhi standar industri, penampilan dan properti mekanis memenuhi dimensi penampilan, standar industri manufaktur mekanis, dan standar perlindungan lingkungan. Kepuasan Anda adalah tujuan layanan kami!
Parameter kinerja:
1. Berlaku untuk Ethernet, rasio kumparan: 1CT: 1CT
2. Memenuhi standar IEEE 802.3 & ANSI X 3.263
3. Induktansi rangkaian terbuka (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS dengan bias DC 8Ma Bias4. Proses penyolderan gelombang Maks 265 ℃ memenuhi persyaratan standar EU ROHS
5. Tegangan tahan: 2250
VDC maks 1mA, 60s6. Impedansi: 100 ohm
7. Antarmuka RJ45 memenuhi standar FCC68.5
8. Resistansi DC: 1.5 Ω
